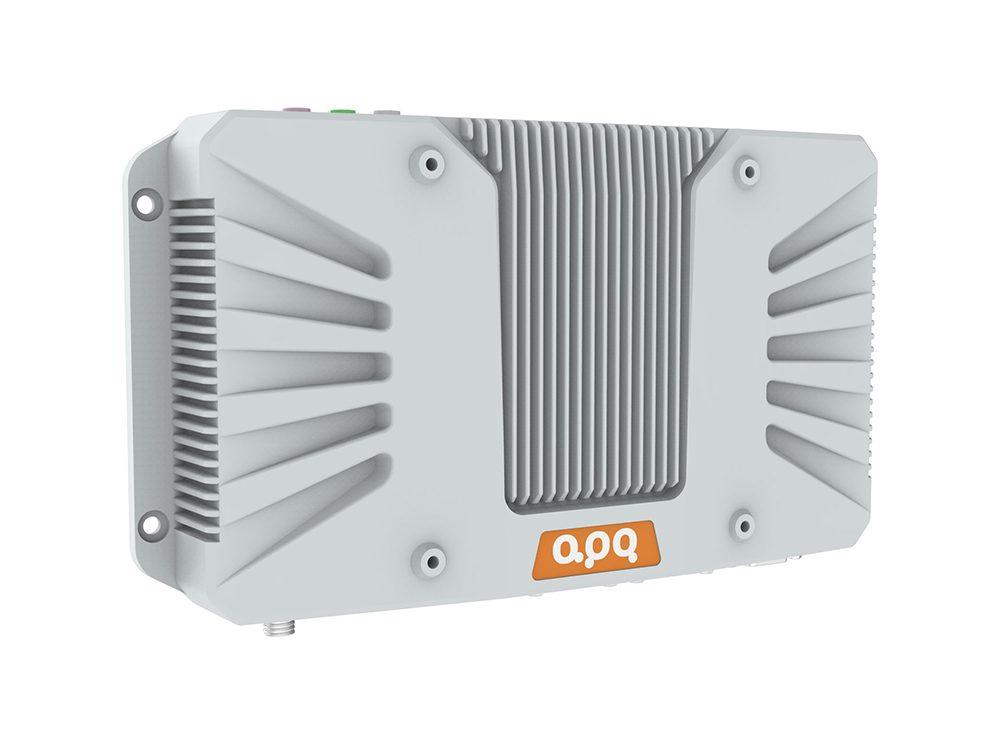

E5 eingebetteter Industrie -PC

Merkmale:

  • Verwendet Intel® Celeron® J1900 Ultra-Low Power Processor

  • Integriert Dual Intel® Gigabit -Netzwerkkarten
  • Zwei Schnittstellen an Bord -Displays
  • Unterstützt 12 ~ 28 V Gleichstromversorgung mit breiter Spannung
  • Unterstützt die WLAN/4G -WLAN -Expansion
  • Ultra-kompakter Körper, der für mehr eingebettete Szenarien geeignet ist

  • Fernverwaltung

    Fernverwaltung

  • Bedingungsüberwachung

    Bedingungsüberwachung

  • Fernbedienung und Wartung

    Fernbedienung und Wartung

  • Sicherheitskontrolle

    Sicherheitskontrolle

Produktbeschreibung

Die APQ-eingebettete industrielle PC E5-Serie ist ein ultra-kompakter industrieller Computer, der speziell für industrielle Automatisierungs- und Edge-Computing-Anwendungen entwickelt wurde. Es verwendet den Intel® Celeron® J1900 Ultra-Low Power Processor und bietet ein hervorragendes Verhältnis von Energieeffizienz und ein geringes Wärmedesign, um einen stabilen Betrieb in verschiedenen industriellen Umgebungen zu gewährleisten. Diese Serie integriert Dual Intel® Gigabit-Netzwerkkarten und bietet Hochgeschwindigkeits- und stabile Netzwerkverbindungen, um den Anforderungen der Datenübertragung und -kommunikation gerecht zu werden. Ausgestattet mit zwei integrierten Anzeigeschnittstellen unterstützt verschiedene Displayausgänge, sodass es bequem ist, Echtzeitdaten zu präsentieren und Bilder auf verschiedenen Monitoren zu überwachen. Es unterstützt eine 12 bis 28 V Gleichstromversorgung, die sich an verschiedene Stromumgebungen anpasst und einen stabilen Betrieb unter verschiedenen Arbeitsbedingungen gewährleistet. Darüber hinaus unterstützt es die WLAN/4G -drahtlose Expansion, erleichtert drahtlose Verbindungen und Kontrolle, wodurch die Anwendungsszenarien weiter erweitert werden.

Das ultra-kompakte Körperdesign macht die APQ-eingebettete industrielle PC E5-Serie für mehr eingebettete Szenarien geeignet. Ob in Automatisierungsgeräten oder in engen Räumen, die E5 -Serie bietet eine stabile und effiziente Computerunterstützung.

EINFÜHRUNG

Technische Zeichnung

Datei herunterladen

Modell

E5

Prozessorsystem

CPU Intel®Celeron®Prozessor J1900, FCBGA1170
TDP 10W
Chipsatz SOC
BIOS Ami uefi bios

Erinnerung

Buchse DDR3L-1333 MHz (an Bord)
Maximale Kapazität 4 GB

Grafik

Regler Intel®HD -Grafiken

Ethernet

Regler 2 * Intel®I210-at (10/100/1000 Mbit/s, RJ45)

Lagerung

Sata 1 * SATA2.0 Anschluss (2,5-Zoll-Festplatte mit 15 + 7Pin)
msata 1 * MSATA -Slot

Expansionsstätten

Adoor 1 * Adoor -Erweiterungsmodul
Mini pcie 1 * Mini -PCIe -Steckplatz (PCIE2.0 x1 + USB2.0, mit 1 * Nano -SIM -Karte)

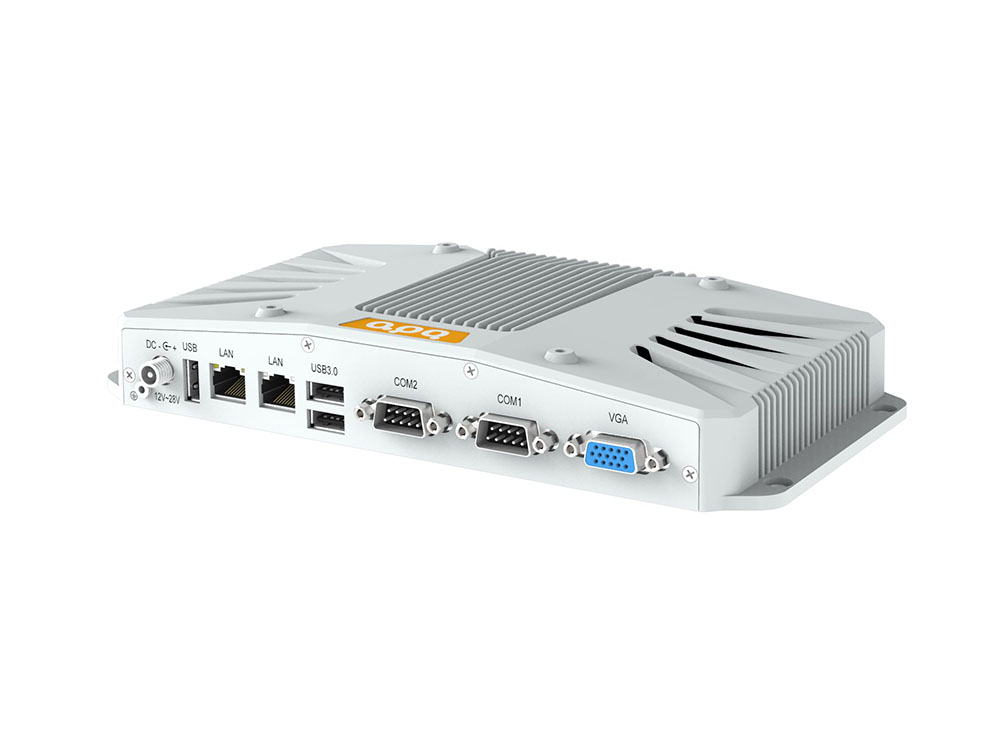

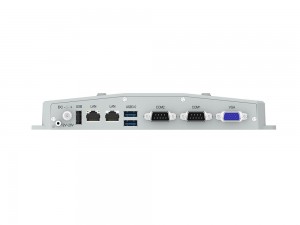

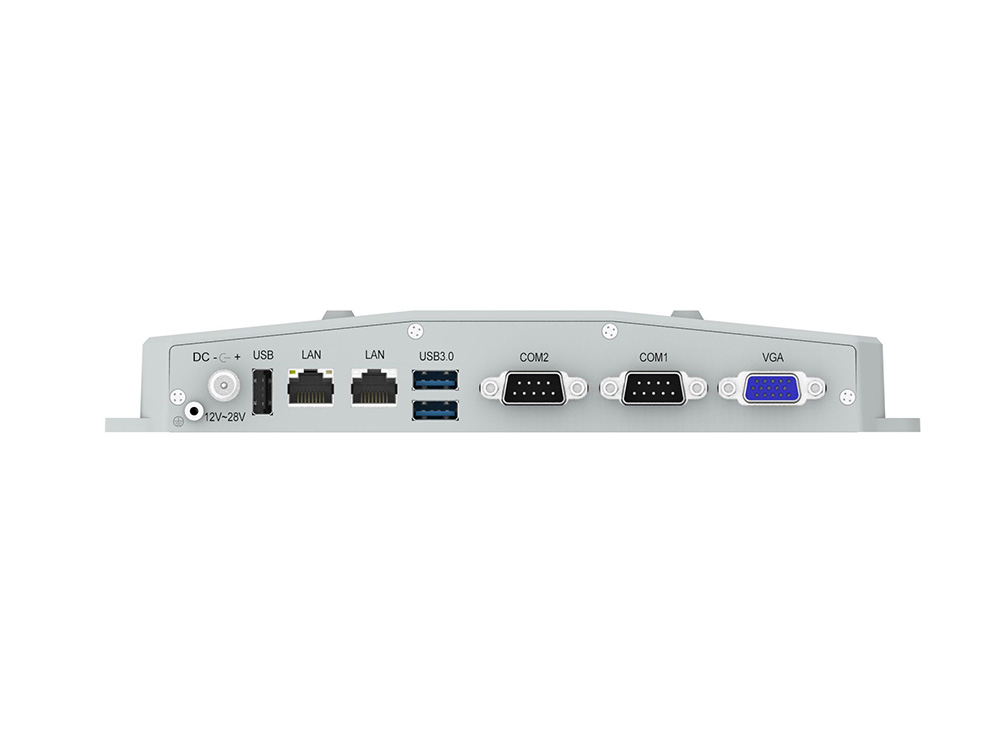

Vordere I/O

USB 2 * USB3.0 (Typ-A)
1 * USB2.0 (Typ-A)
Ethernet 2 * RJ45
Anzeige 1 * VGA: MAX -Auflösung bis 1920 * 1200 @ 60Hz
Serie 2 * RS232/485 (COM1/2, DB9/M)
Leistung 1 * Stromeingangsanschluss (12 ~ 28 V)

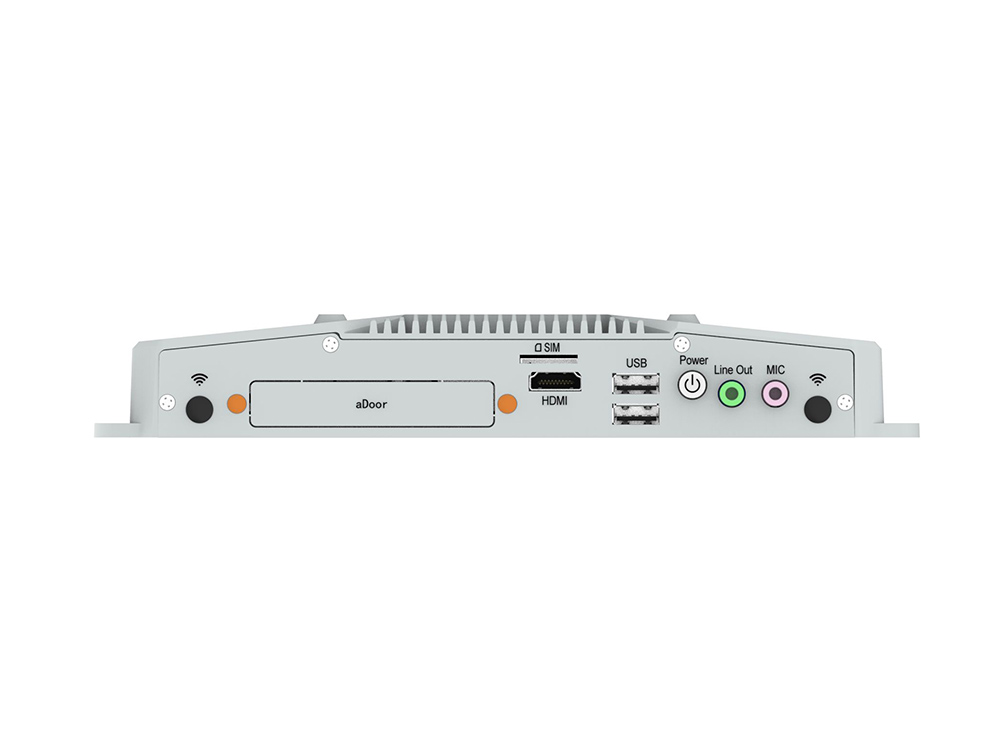

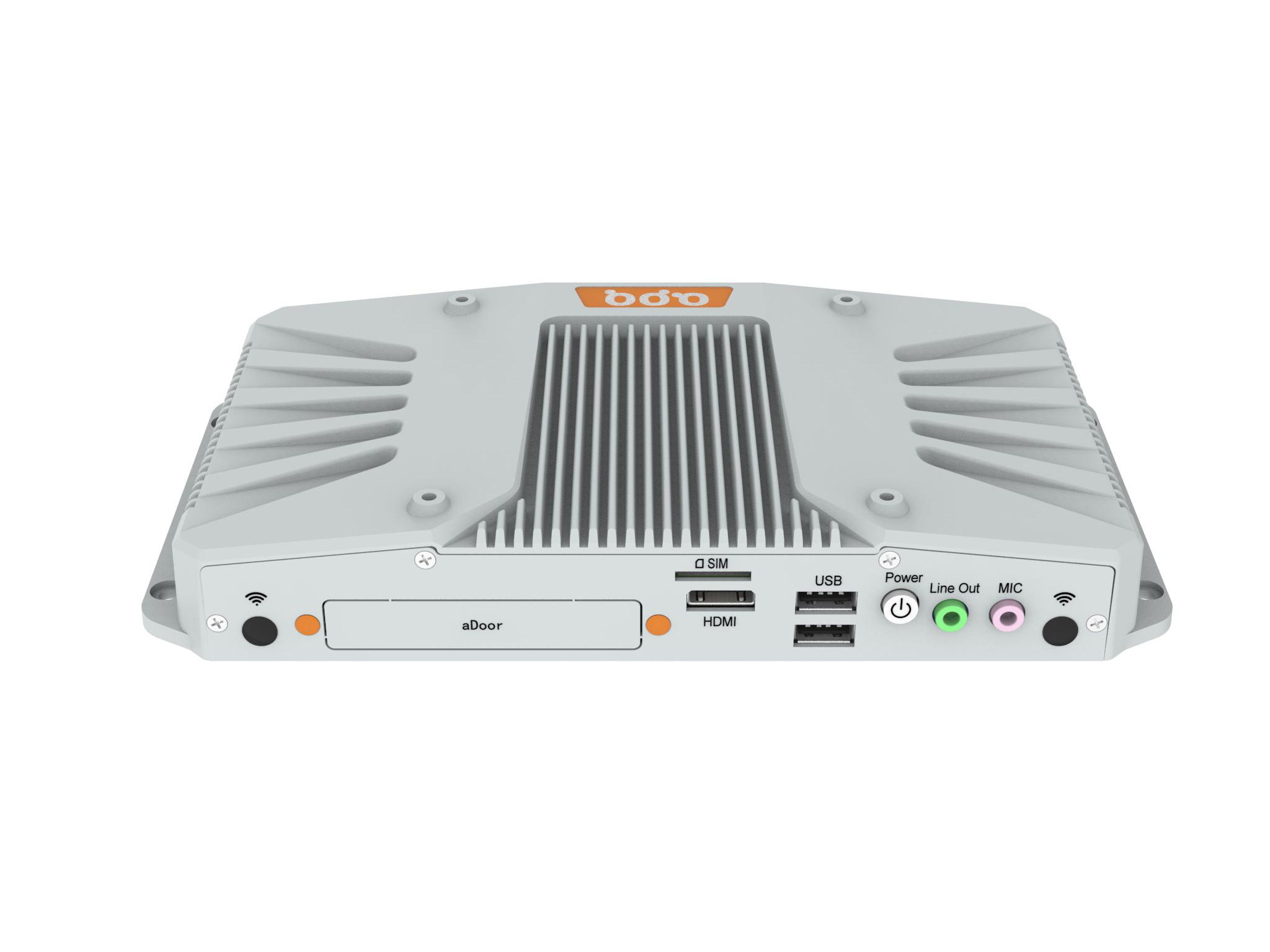

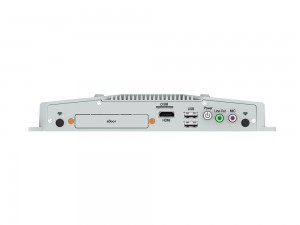

Hintere i/o

USB 1 * USB3.0 (Typ-A)
1 * USB2.0 (Typ-A)
Sim 1 * SIM -Kartensteckplatz
Taste 1 * Netzschalter + Power LED
Audio 1 * 3,5 mm Line-Out-Buchse
1 * 3,5 mm Mikrofonbuchse
Anzeige 1 * HDMI: MAX -Auflösung bis 1920 * 1200 @ 60Hz

Interne i/o

Frontplatte 1 * TFRONT -Panel (3 * USB2.0 + Frontplatte, Wafer)
1 * Frontplatte (Wafer)
LÜFTER 1 * Sys Fan (Wafer)
Serie 2 * com (JCOM3/4, Wafer)
USB 2 * USB2.0 (Wafer)
1 * USB2.0 (Wafer)
Anzeige 1 * lvds (Wafer)
Audio 1 * Front Audio (Line-Out + Mic, Header)
1 * Lautsprecher (2-W (pro Kanal)/8-Ω-Lasten, Wafer)
GPIO 1 * 8Bits Dio (4xdi und 4xdo, Header)

Stromversorgung

Typ DC
Stromeingangsspannung 12 ~ 28 VDC
Stecker 1 * DC5525 mit Schloss
RTC -Batterie CR2032 Münzzelle

OS -Unterstützung

Fenster Windows 7/8.1/10
Linux Linux

Wachhund

Ausgabe Systemreset
Intervall Programmierbar 1 ~ 255 Sek

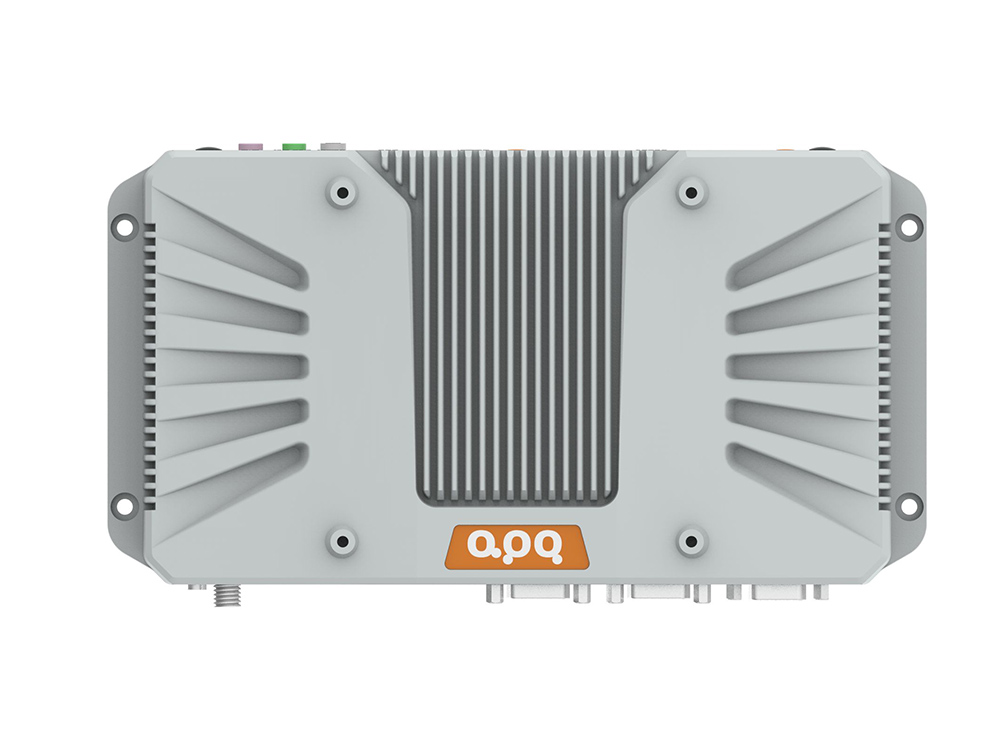

Mechanisch

Gehäusematerial Kühler: Aluminiumlegierung, Box: Aluminiumlegierung
Abmessungen 235 mm (l) * 124,5 mm (w) * 35 mm (h)
Gewicht Netz: 0,9 kg

Gesamt: 1,9 kg (inklusive Verpackung)

Montage Vesa, Wandmontage, Schreibtischmontage

Umfeld

Wärmedissipationssystem Passive Wärmeissipation
Betriebstemperatur -20 ~ 60 ℃
Lagertemperatur -40 ~ 80 ℃
Relative Luftfeuchtigkeit 5 bis 95% RH (Nicht-Kondensation)
Vibration während des Betriebs Mit SSD: IEC 60068-2-64 (3grms@5 ~ 500Hz, zufällig, 1 Stunden/Achse)
Schock während des Betriebs Mit SSD: IEC 60068-2-27 (30g, Halb-Sinus, 11 ms)
Zertifizierung CCC, CE/FCC, ROHS

E5_specsheet (apq) _cn_20231222 (1) E5_specsheet (apq) _cn_20231222 (2)
