PHCL-E7L Industrial All-in-One PC
PHCL-E7L Industrial All-in-One PC Featured Image
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC
  • PHCL-E7L Industrial All-in-One PC

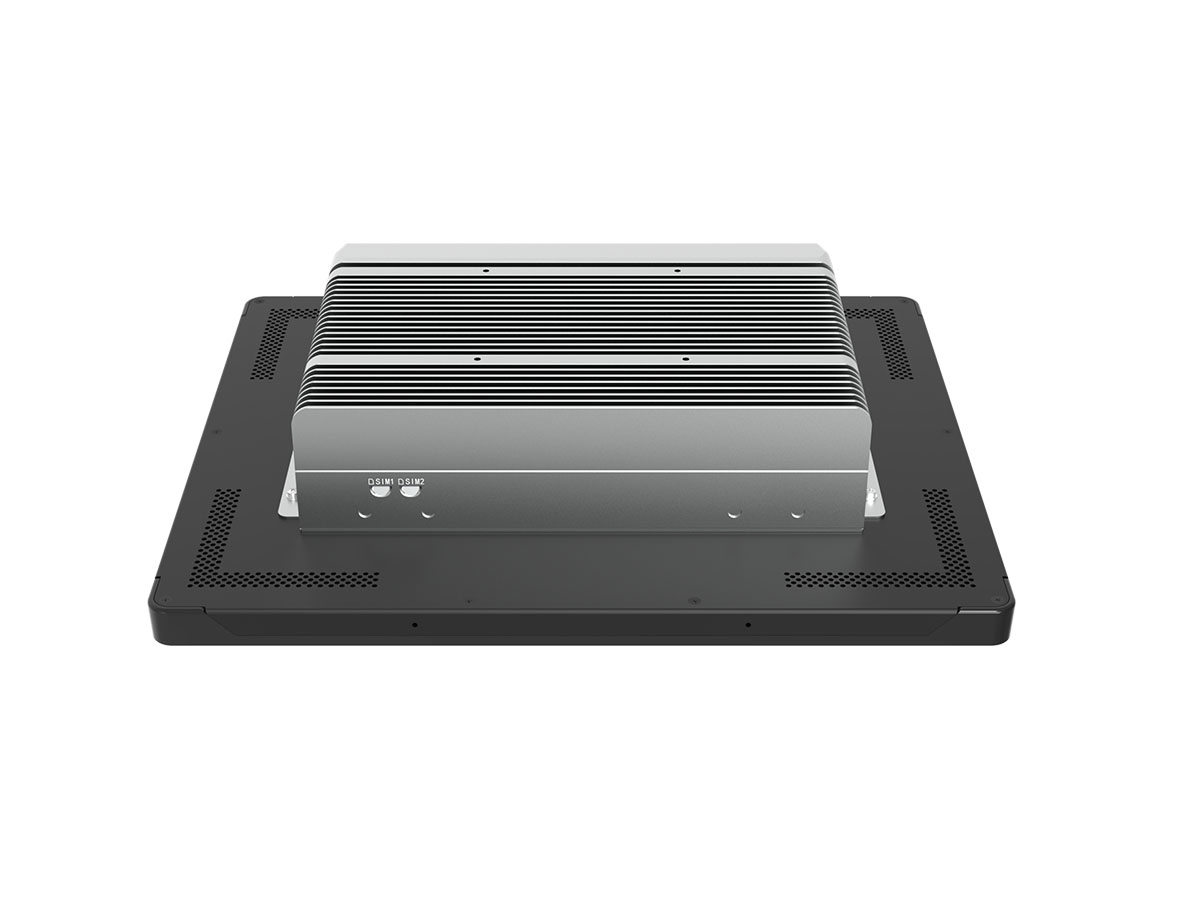

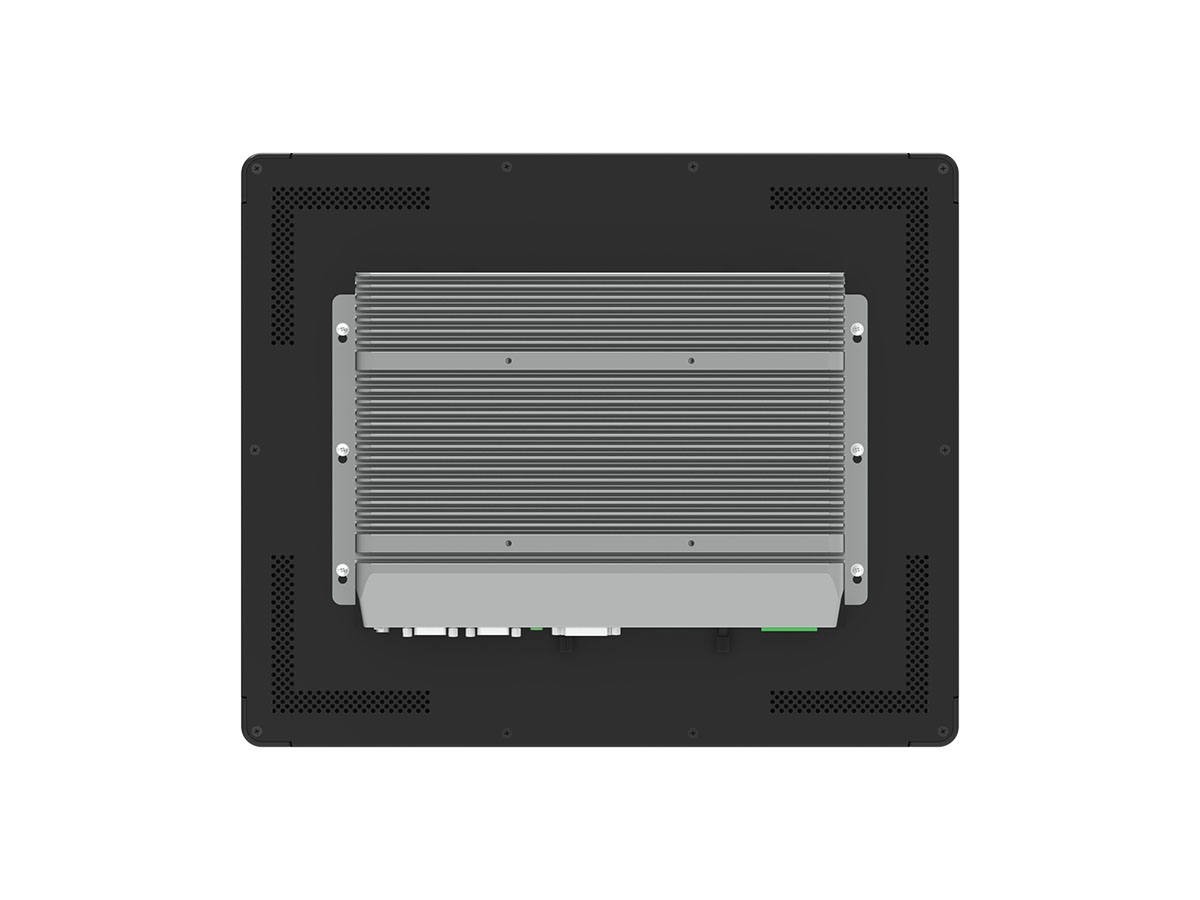

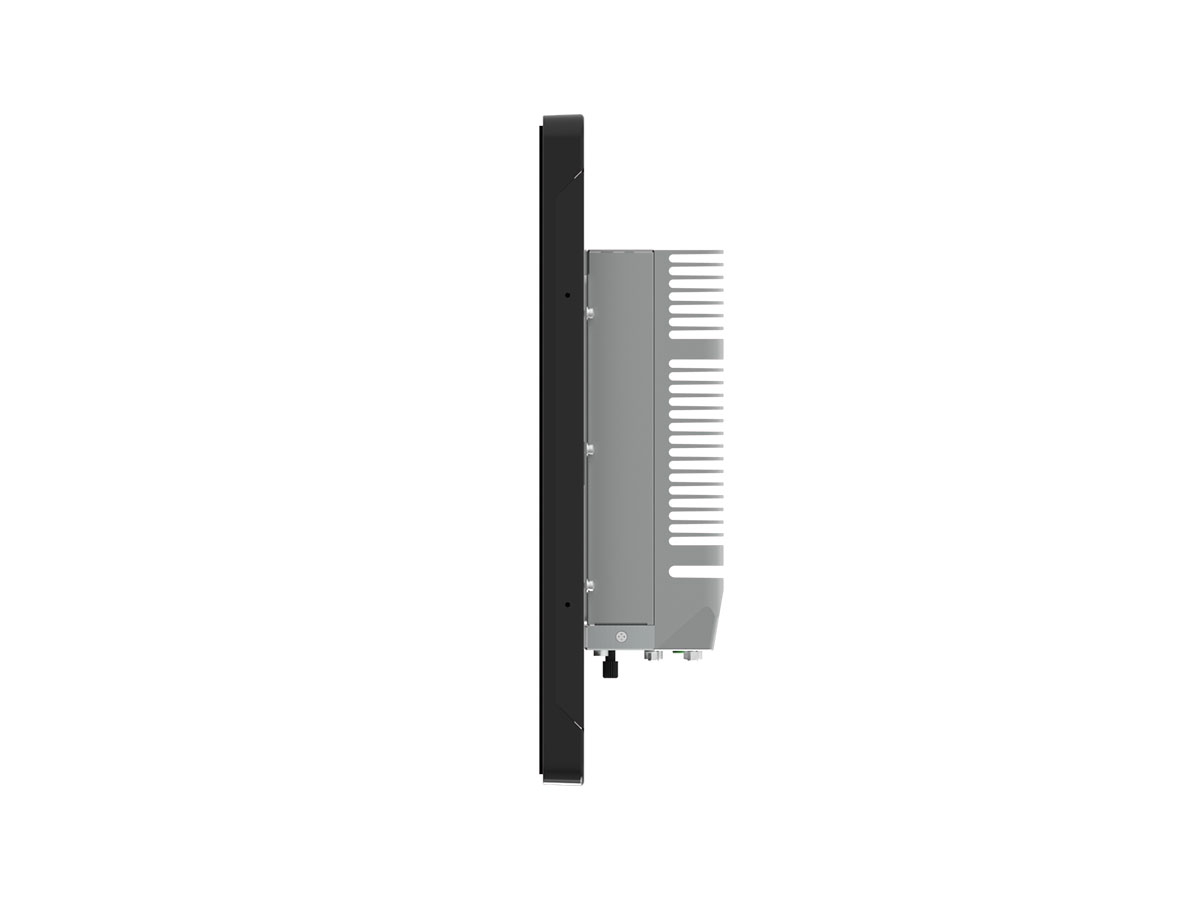

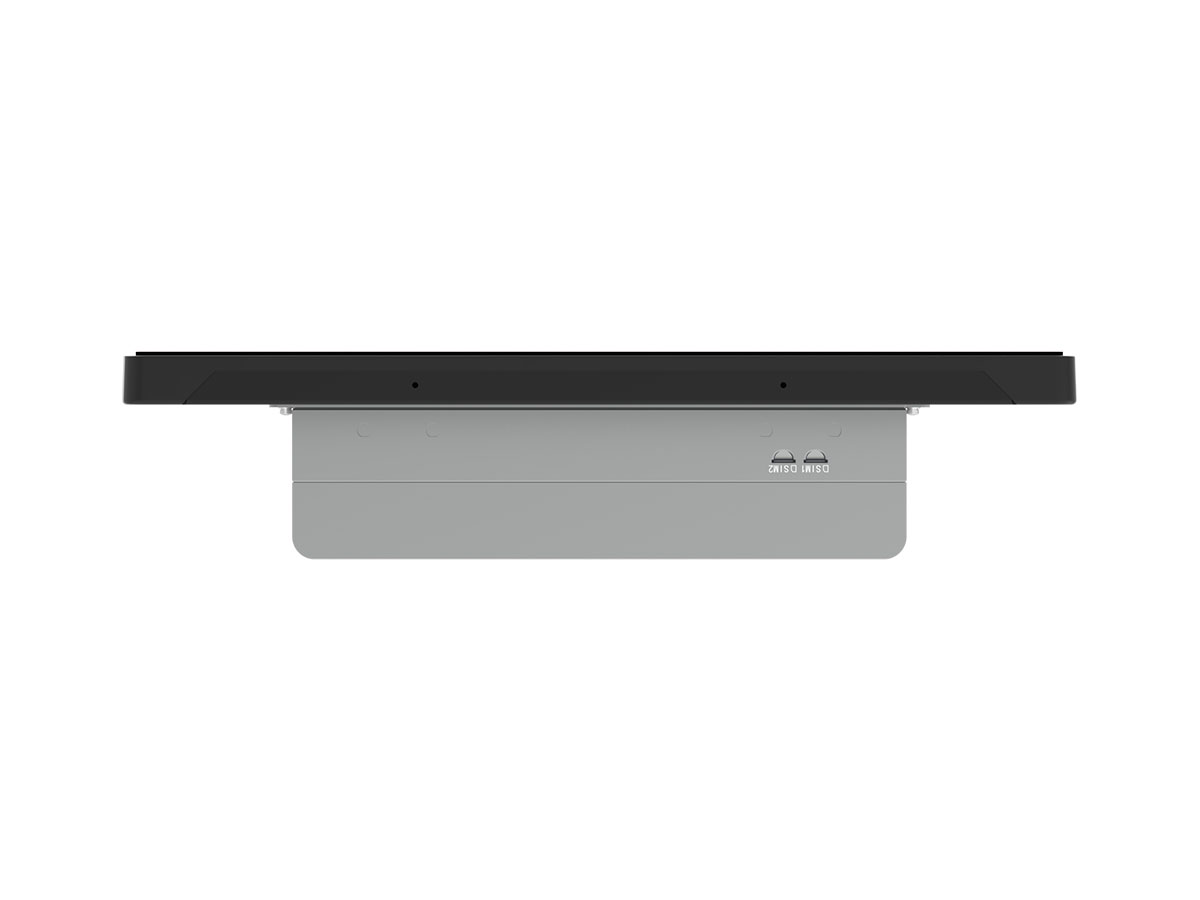

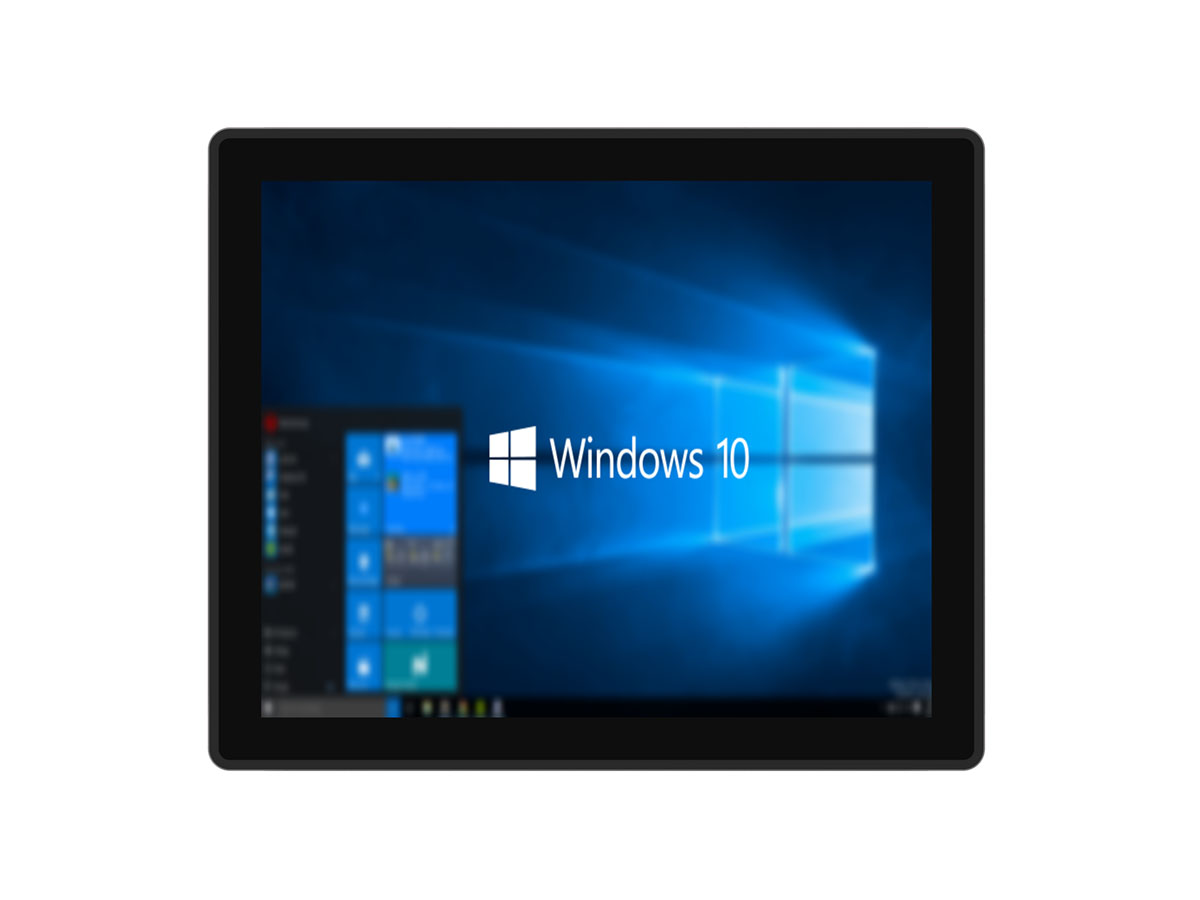

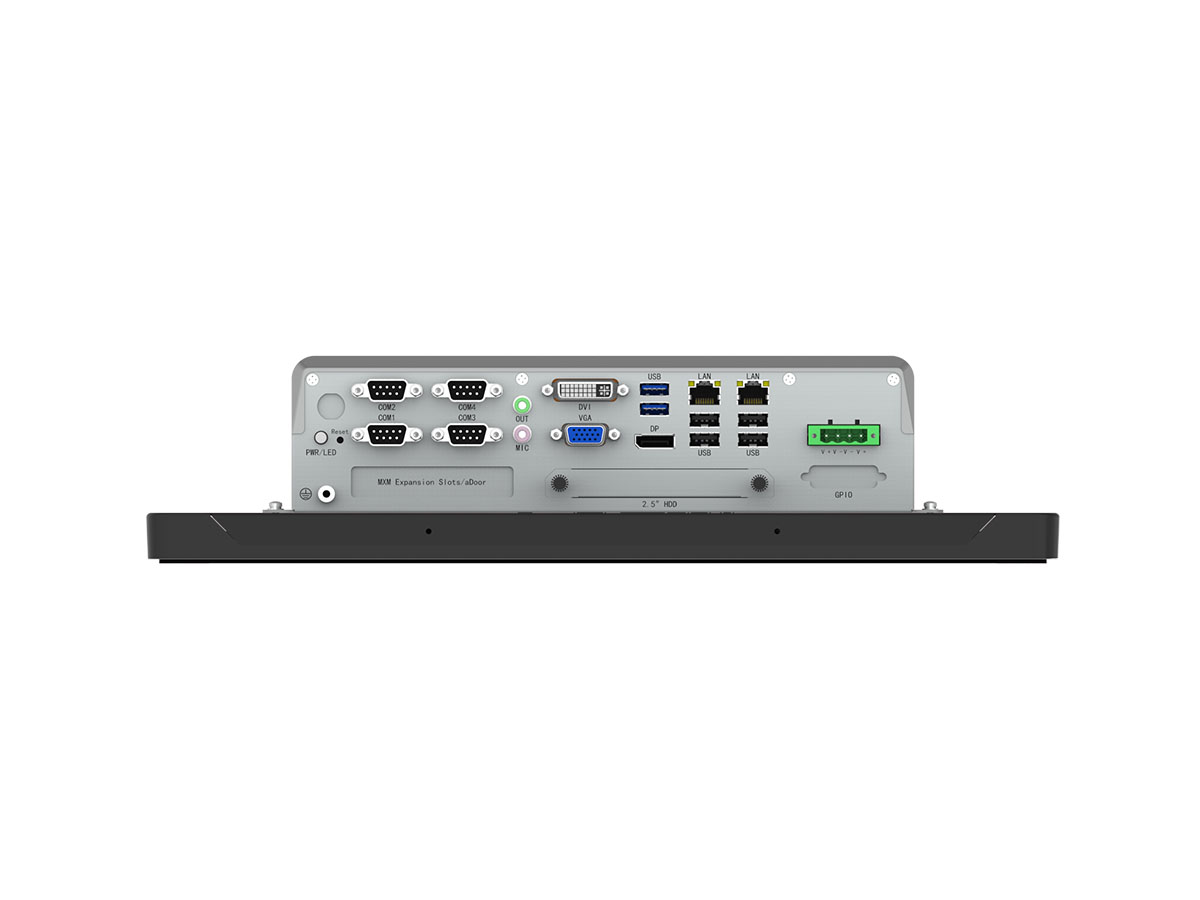

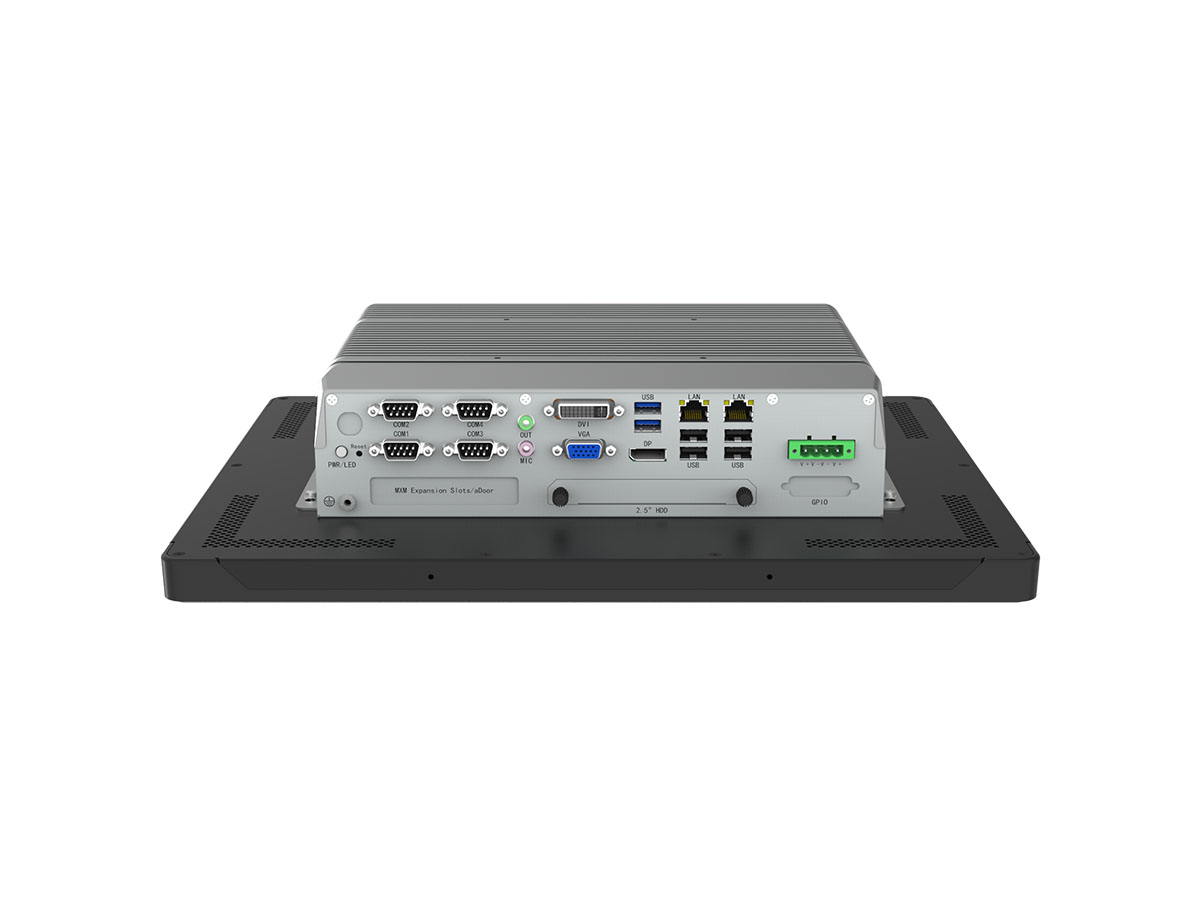

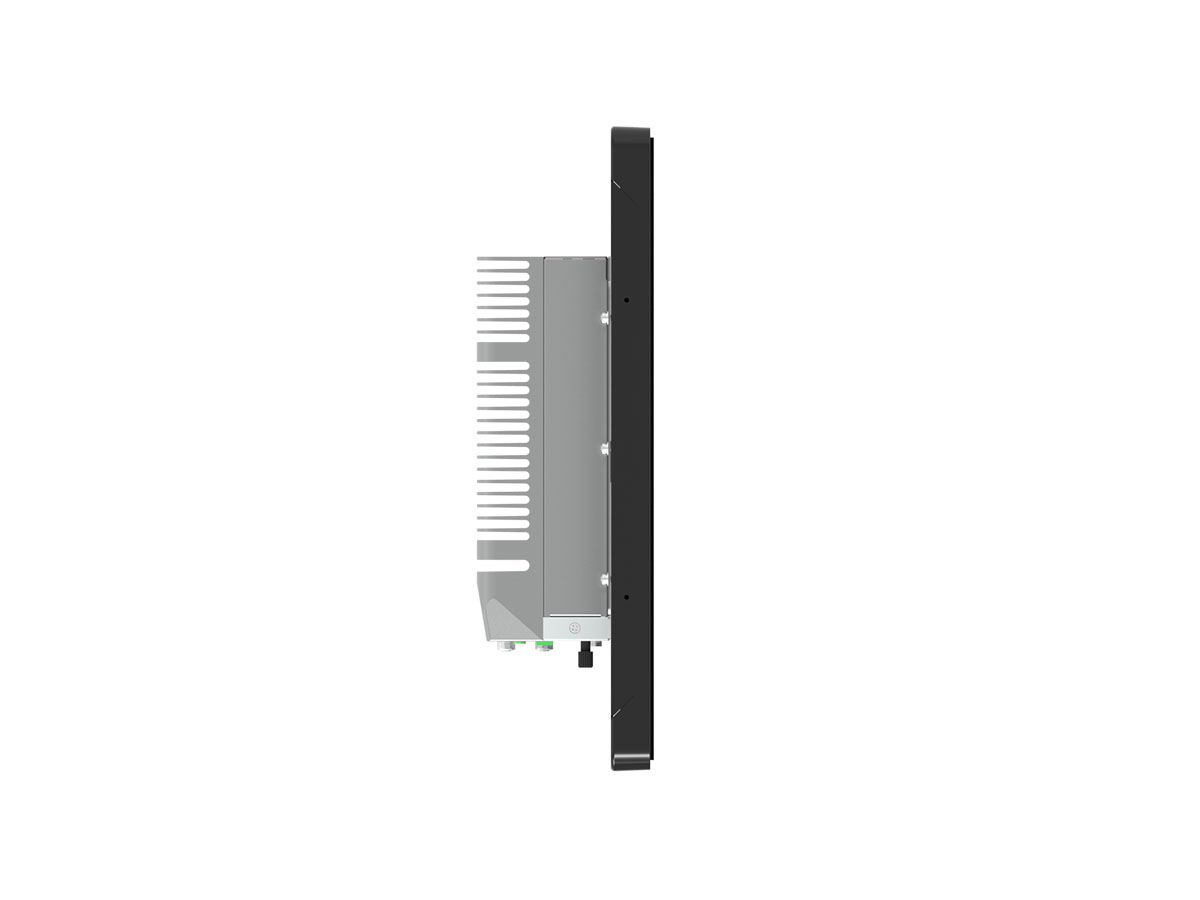

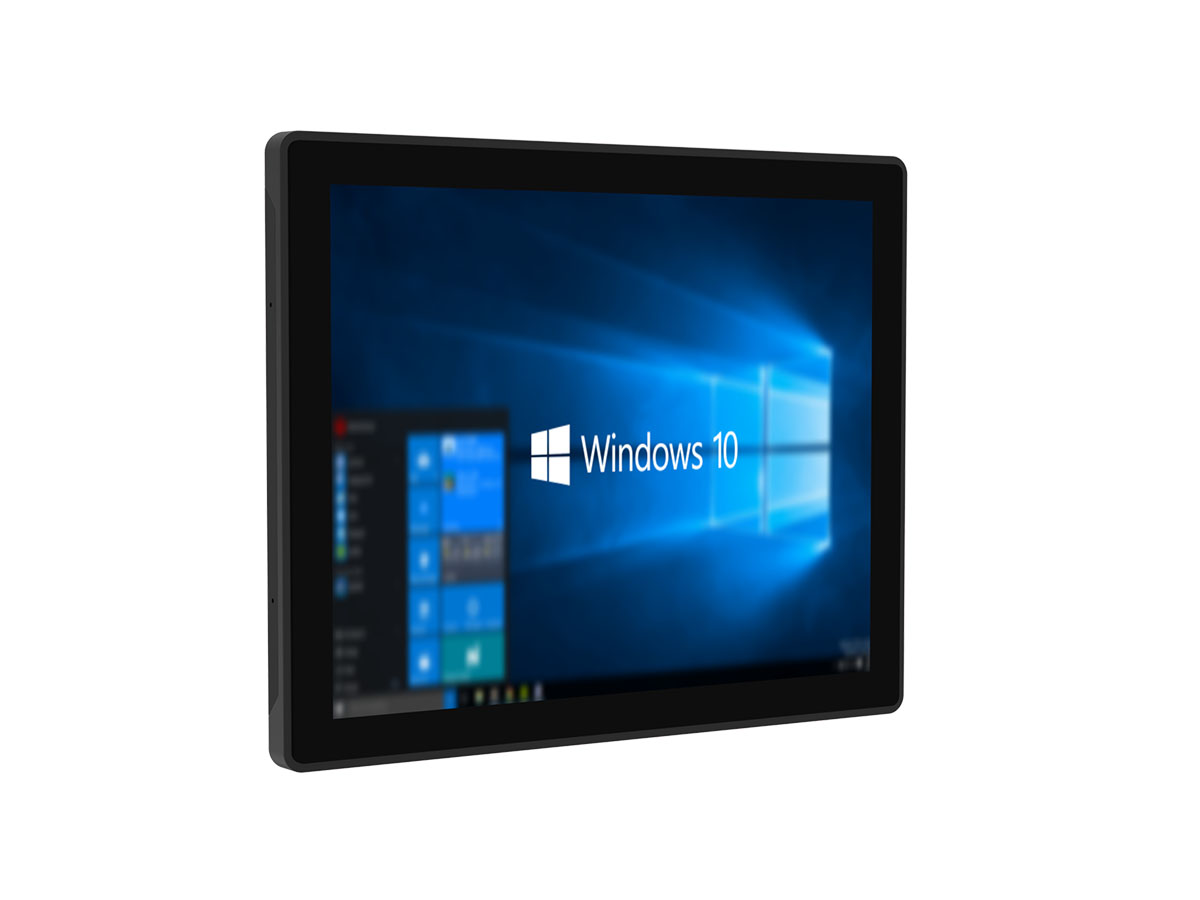

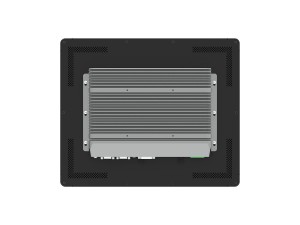

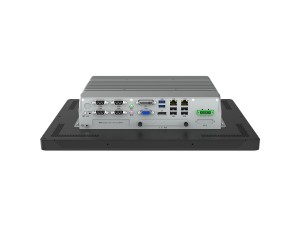

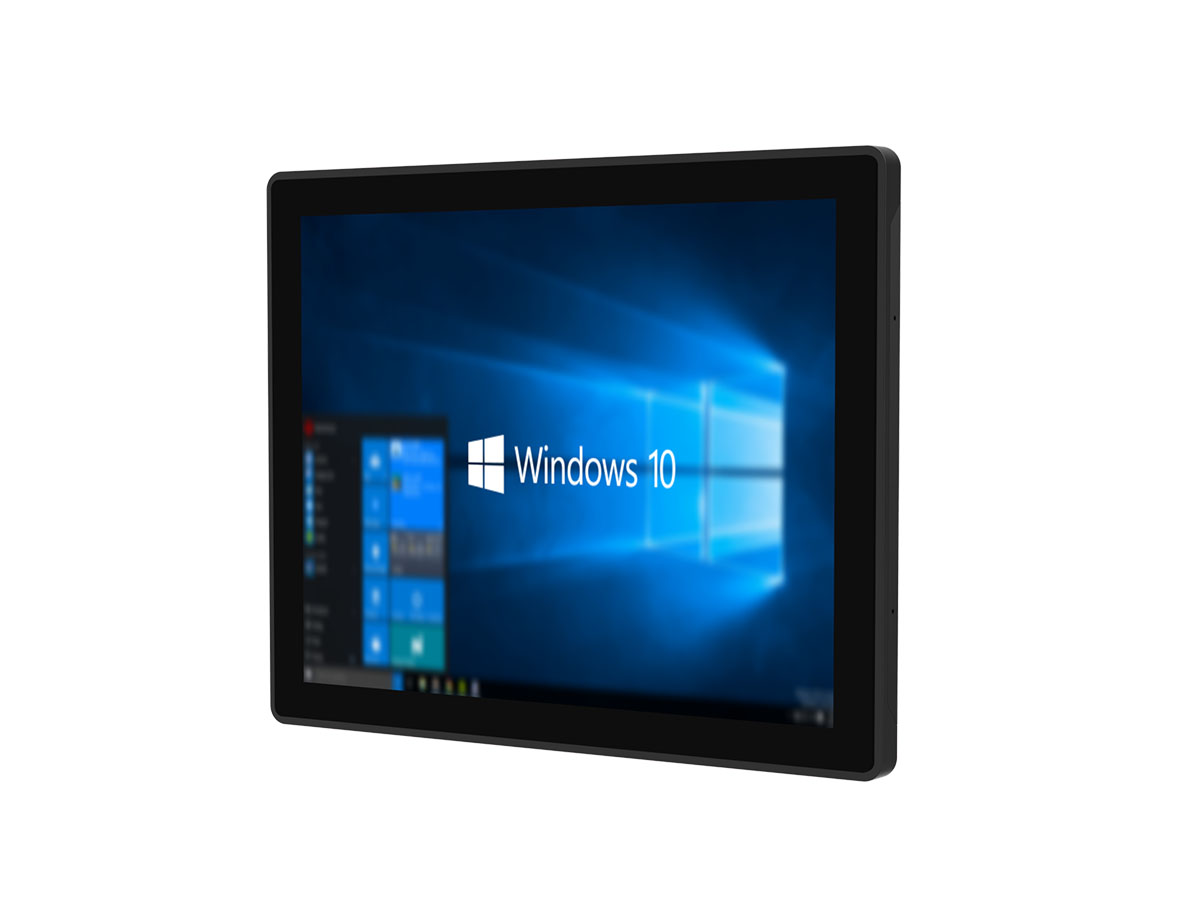

Huomautus: Yllä oleva tuotekuva on mallia PH170CL-E7L-H81

PHCL-E7L Industrial All-in-One PC

Ominaisuudet:

  • Modulaarinen rakenne, jossa on 15-27 tuuman valinnat, jotka tukevat sekä neliömäisiä että laajakuvanäyttöjä.

  • Kymmenen pisteen kapasitiivinen kosketusnäyttö.
  • Täysmuovinen muotin keskirunko etupaneelilla, joka on suunniteltu IP65-standardien mukaisesti.
  • Sulautetut/VESA-asennusvaihtoehdot.

  • Etähallinta

    Etähallinta

  • Kunnon seuranta

    Kunnon seuranta

  • Etäkäyttö ja huolto

    Etäkäyttö ja huolto

  • Turvallisuuden valvonta

    Turvallisuuden valvonta

Tuotteen kuvaus

APQ:n kapasitiivinen kosketusnäyttö teollinen all-in-one PC PHxxxCL-E7L -sarja on esimerkki teollisuussektorille räätälöidystä huipputeknologiasta, joka on saatavilla H81-, H610-, Q170- ja Q670-alustoille. Jokainen versio on suunniteltu vastaamaan erityisiin teollisiin vaatimuksiin, sillä näytön koot vaihtelevat 15-27 tuuman välillä ja ne tukevat sekä neliö- että laajakuvamuotoja, mikä varmistaa monipuolisuuden erilaisiin sovelluksiin.

Nämä all-in-one-tietokoneet erottuvat kymmenen pisteen kapasitiivisista kosketusnäytöistä, jotka tarjoavat erittäin herkkiä ja tarkkoja käyttäjävuorovaikutuksia ja parantavat toiminnan tehokkuutta. Kestävä rakenne, jossa on täysin muovinen muotin keskirunko ja IP65-luokituksen mukainen etupaneeli, takaavat kestävyyden ja kestävyyden vaativissa teollisuusympäristöissä. Niissä on useita eri sukupolvien Intel®-prosessoreita, jotka on yhdistetty vastaaviin piirisarjoihin, mikä tarjoaa yhdistelmän korkeaa suorituskykyä ja energiatehokkuutta. Liitettävyys on kohokohta, sillä kaksi Intel Gigabit -verkkoliitäntää ja useita sarjaportteja varmistavat saumattoman tiedonsiirron ja ulkoisten laitteiden liitännät. Tallennusratkaisuja on runsaasti kahden kiintolevypaikan ansiosta, kun taas useat näyttölähdöt tukevat jopa 4K@60Hz-resoluutiota tuottaen terävän kuvan. Laajat sovellukset teollisuusautomaatiossa, laitteiden käytössä ja tietojen näyttämisessä tarjoavat laajan valikoiman käyttömahdollisuuksia useilla aloilla.

JOHDANTO

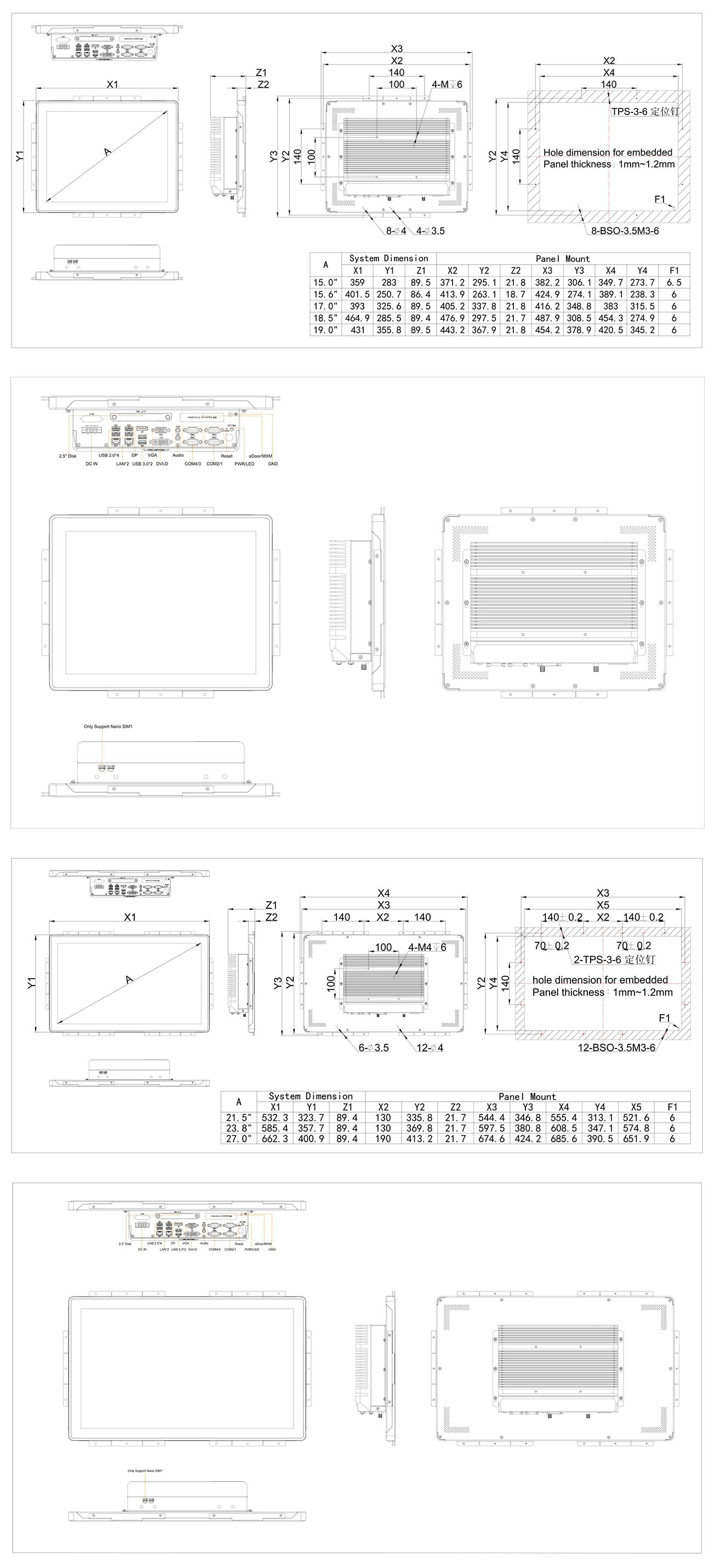

Tekninen piirustus

Tiedoston lataus

H81
H610
Q170
Q670
H81
Malli PH150CL-E7L PH156CL-E7L PH170CL-E7L PH185CL-E7L PH190CL-E7L PH215CL-E7L PH238CL-E7L PH270CL-E7L
LCD Näytön koko 15,0" 15,6" 17,0" 18,5" 19,0" 21,5" 23,8" 27"
Näytön tyyppi XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Max.resoluutio 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Kuvasuhde 4:03 16:09 5:04 16:09 5:04 16:09 16:09 16:09
Luminanssi 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Kontrastisuhde 1000:01:00 800:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 3000:01:00
Taustavalon käyttöikä 50 000 tuntia 50 000 tuntia 50 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia
Kosketusnäyttö Kosketa Tyyppi Projisoitu kapasitiivinen kosketus
Syöte Sormi/kapasitiivinen kosketuskynä
Kovuus ≥ 6H
Prosessorijärjestelmä CPU Intel® 4/5th Generation Core / Pentium/ Celeron Desktop CPU
TDP 35W
Piirisarja Intel® H81
Muisti Pistorasia 2 * Ei-ECC SO-DIMM -paikka, kaksikanavainen DDR3 jopa 1600 MHz
Suurin kapasiteetti 16 Gt, yksi max. 8GB
Grafiikka Ohjain Intel® HD Graphics
Ethernet Ohjain 1 * Intel i210-AT GbE LAN -siru (10/100/1000 Mbps)1 * Intel i218-LM/V GbE LAN -siru (10/100/1000 Mbps)
Varastointi SATA 1 * SATA3.0, 2,5" pikakiintolevypaikat (T≤7mm)1 * SATA2.0, sisäiset 2,5" kiintolevypaikat (T≤9mm, valinnainen)
M.2 1 * M.2 Key-M (SATA3.0, 2280)
Laajennuspaikat MXM/aDoor 1 * APQ MXM (valinnainen MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO-laajennuskortti)1 * aDoor-laajennuspaikka
Mini PCIe 1 * Mini PCIe (PCIe2.0 x1 (Jaa PCIe-signaali MXM:n kanssa, valinnainen) + USB 2.0, 1 * Nano-SIM-kortti)
Etu I/O Ethernet 2 * RJ45
USB 2 * USB3.0 (tyyppi A, 5 Gbps) 4 * USB2.0 (tyyppi A)
Näyttö 1 * DVI-D: maksimiresoluutio 1920*1200 @ 60Hz1 * VGA (DB15/F): maksimiresoluutio 1920*1200 @ 60Hz1 * DP: maksimiresoluutio jopa 4096*2160 @ 60Hz
Audio 2 * 3,5 mm:n liitin (linjalähtö + MIC)
Sarja 2 * RS232/422/485 (COM1/2, DB9/M, Full Lanes, BIOS-kytkin)2 * RS232 (COM3/4, DB9/M)
Painike 1 * Virtapainike + Virta-LED1 * Järjestelmän nollauspainike (Käynnistä uudelleen pitämällä painettuna 0,2–1 sekuntia ja tyhjennä CMOS pitämällä painettuna 3 sekuntia)
Virtalähde Tehon syöttöjännite 9 ~ 36VDC, P≤240W
Käyttöjärjestelmän tuki Windows Windows 7/10/11
Linux Linux
Mekaaninen Mitat (P * L * K, Yksikkö: mm) 359*283*89,5 401,5 * 250,7 * 86,4 393 * 325,6 * 89,5 464,9 * 285,5 * 89,4 431 * 355,8 * 89,5 582,3 * 323,7 * 89,4 585,4 * 357,7 * 89,4 662,3*400,9*89,4
Ympäristö Käyttölämpötila 0 ~ 50 ℃
Varastointilämpötila -20-60 ℃
Suhteellinen kosteus 10-95 % suhteellinen kosteus (ei kondensoituva)
Tärinä käytön aikana SSD:llä: IEC 60068-2-64 (1Grms@5~500Hz, satunnainen, 1h/akseli)
Isku käytön aikana SSD:llä: IEC 60068-2-27 (15G, puolisini, 11ms)
H610
Malli PH150CL-E7L PH156CL-E7L PH170CL-E7L PH185CL-E7L PH190CL-E7L PH215CL-E7L PH238CL-E7L PH270CL-E7L
LCD Näytön koko 15,0" 15,6" 17,0" 18,5" 19,0" 21,5" 23,8" 27"
Näytön tyyppi XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Max.resoluutio 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Kuvasuhde 4:03 16:09 5:04 16:09 5:04 16:09 16:09 16:09
Luminanssi 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Kontrastisuhde 1000:01:00 800:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 3000:01:00
Taustavalon käyttöikä 50 000 tuntia 50 000 tuntia 50 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia
Kosketusnäyttö Kosketa Tyyppi Projisoitu kapasitiivinen kosketus
Syöte Sormi/kapasitiivinen kosketuskynä
Kovuus ≥ 6H
Prosessorijärjestelmä CPU Intel® 12/13th Generation Core / Pentium/ Celeron Desktop CPU
TDP 35W
Piirisarja H610
Muisti Pistorasia 2 * Ei-ECC SO-DIMM -paikka, kaksikanavainen DDR4 jopa 3200 MHz
Suurin kapasiteetti 64 Gt, yksi max. 32GB
Ethernet Ohjain 1 * Intel i219-LM 1 GbE LAN-siru (LAN1, 10/100/1000 Mbps, RJ45)1 * Intel i225-V 2,5 GbE LAN-siru (LAN2, 10/100/1000/2500 Mbps, RJ45)
Varastointi SATA 1 * SATA3.0, 2,5" pikakiintolevypaikat (T≤7mm)1 * SATA3.0, sisäiset 2,5" kiintolevypaikat (T≤9mm, valinnainen)
M.2 1 * M.2 Key-M (SATA3.0, 2280)
Laajennuspaikat a Ovi 1 * aDoor Bus (valinnainen 4 * LAN/4 * POE/6 * COM/16 * GPIO-laajennuskortti)
Mini PCIe 1 * Mini PCIe (PCIe3.0 x1 + USB 2.0, 1 * Nano SIM-kortti)
Etu I/O Ethernet 2 * RJ45
USB 2 * USB3.2 Gen2x1 (tyyppi A, 10 Gbps)2 * USB3.2 Gen 1x1 (tyyppi A, 5 Gbps)2 * USB2.0 (tyyppi A)
Näyttö 1 * HDMI1.4b: enimmäisresoluutio jopa 4096*2160 @ 30Hz1 * DP1.4a: maksimiresoluutio jopa 4096*2160 @ 60Hz
Audio 2 * 3,5 mm:n liitin (linjalähtö + MIC)
Sarja 2 * RS232/485/422 (COM1/2, DB9/M, Full Lanes, BIOS Switch)2 * RS232 (COM3/4, DB9/M, Full Lanes)
Painike 1 * Virtapainike + Virta-LED1 * AT/ATX-painike 1 * Käyttöjärjestelmän palautuspainike 1 * Järjestelmän nollauspainike
Virtalähde Tehon syöttöjännite 9~36VDC, P≤240W18~60VDC, P≤400W
Käyttöjärjestelmän tuki Windows Windows 10/11
Linux Linux
Mekaaninen Mitat (P * L * K, Yksikkö: mm) 359*283*89,5 401,5 * 250,7 * 86,4 393 * 325,6 * 89,5 464,9 * 285,5 * 89,4 431 * 355,8 * 89,5 582,3 * 323,7 * 89,4 585,4 * 357,7 * 89,4 662,3*400,9*89,4
Ympäristö Käyttölämpötila 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C
Varastointilämpötila -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C
Suhteellinen kosteus 10-95 % suhteellinen kosteus (ei kondensoituva)
Tärinä käytön aikana SSD:llä: IEC 60068-2-64 (1Grms@5~500Hz, satunnainen, 1h/akseli)
Isku käytön aikana SSD:llä: IEC 60068-2-27 (15G, puolisini, 11ms)
Q170
Malli PH150CL-E7L PH156CL-E7L PH170CL-E7L PH185CL-E7L PH190CL-E7L PH215CL-E7L PH238CL-E7L PH270CL-E7L
LCD Näytön koko 15,0" 15,6" 17,0" 18,5" 19,0" 21,5" 23,8" 27"
Näytön tyyppi XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Max.resoluutio 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Kuvasuhde 4:03 16:09 5:04 16:09 5:04 16:09 16:09 16:09
Luminanssi 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Kontrastisuhde 1000:01:00 800:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 3000:01:00
Taustavalon käyttöikä 50 000 tuntia 50 000 tuntia 50 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia
Kosketusnäyttö Kosketa Tyyppi Projisoitu kapasitiivinen kosketus
Syöte Sormi/kapasitiivinen kosketuskynä
Kovuus ≥ 6H
Prosessorijärjestelmä CPU Intel® 6/7/8/9th Generation Core / Pentium / Celeron Desktop CPU
TDP 35W
Piirisarja Q170
Muisti Pistorasia 2 * Ei-ECC SO-DIMM -paikka, kaksikanavainen DDR4 jopa 2133 MHz
Suurin kapasiteetti 64 Gt, yksi max. 32GB
Ethernet Ohjain 1 * Intel i210-AT GbE LAN -siru (10/100/1000 Mbps) 1 * Intel i219-LM/V GbE LAN -siru (10/100/1000 Mbps)
Varastointi SATA 1 * SATA3.0, pikavapautettavat 2,5" kiintolevypaikat (T≤7mm) 1 * SATA3.0, sisäiset 2,5" kiintolevypaikat (T≤9mm, valinnainen) Tuki RAID 0, 1
M.2 1 * M.2 Key-M (PCIe x4 Gen 3 + SATA3.0, NVMe/SATA SSD Auto Detect, 2242/2260/2280)
Laajennuspaikat MXM/aDoor 1 * APQ MXM (valinnainen MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO-laajennuskortti) 1 * aDoor-laajennuspaikka
Mini PCIe 1 * Mini PCIe (PCIe x1 Gen 2 + USB 2.0, 1 * SIM-kortti)
M.2 1 * M.2 Key-B (PCIe x1 Gen 2 + USB3.0, 1 * SIM-kortti, 3042/3052)
Etu I/O Ethernet 2 * RJ45
USB 6 * USB3.0 (A-tyyppi, 5 Gbps)
Näyttö 1 * DVI-D: maksimiresoluutio 1920*1200 @ 60Hz 1 * VGA (DB15/F): maksimiresoluutio 1920*1200 @ 60Hz 1 * DP: maksimiresoluutio 4096*2160 @ 60Hz
Audio 2 * 3,5 mm:n liitin (linjalähtö + MIC)
Sarja 2 * RS232/422/485 (COM1/2, DB9/M, Full Lanes, BIOS-kytkin) 2 * RS232 (COM3/4, DB9/M)
Painike 1 * Virtapainike + Virran merkkivalo 1 * Järjestelmän nollauspainike (Käynnistä uudelleen pitämällä painettuna 0,2–1 sekuntia ja tyhjennä CMOS painamalla 3 sekuntia)
Virtalähde Tehon syöttöjännite 9 ~ 36VDC, P≤240W
Käyttöjärjestelmän tuki Windows 6/7th Core™: Windows 7/10/11 8/9th Core™: Windows 10/11
Linux Linux
Mekaaninen Mitat (P * L * K, Yksikkö: mm) 359*283*89,5 401,5 * 250,7 * 86,4 393 * 325,6 * 89,5 464,9 * 285,5 * 89,4 431 * 355,8 * 89,5 582,3 * 323,7 * 89,4 585,4 * 357,7 * 89,4 662,3*400,9*89,4
Ympäristö Käyttölämpötila -20-60 ℃ -20-60 ℃ -20-60 ℃ -20-60 ℃ -20-60 ℃ 0 ~ 50 ℃ 0 ~ 50 ℃ 0-50 °C
Varastointilämpötila -20-60 ℃ -20 ~ 70 ℃ -30-80 ℃ -30-70 ℃ -30-70 ℃ -20-60 ℃ -20-60 ℃ -20-60°C
Suhteellinen kosteus 5 - 95 % RH (ei tiivistyvä)
Tärinä käytön aikana SSD:llä: IEC 60068-2-64 (1Grms@5~500Hz, satunnainen, 1h/akseli)
Isku käytön aikana SSD:llä: IEC 60068-2-27 (15G, puolisini, 11ms)
Q670
Malli PH150CL-E7L PH156CL-E7L PH170CL-E7L PH185CL-E7L PH190CL-E7L PH215CL-E7L PH238CL-E7L PH270CL-E7L
LCD Näytön koko 15,0" 15,6" 17,0" 18,5" 19,0" 21,5" 23,8" 27"
Näytön tyyppi XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Max.resoluutio 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Kuvasuhde 4:03 16:09 5:04 16:09 5:04 16:09 16:09 16:09
Luminanssi 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Kontrastisuhde 1000:01:00 800:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 3000:01:00
Taustavalon käyttöikä 50 000 tuntia 50 000 tuntia 50 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia 30 000 tuntia
Kosketusnäyttö Kosketa Tyyppi Projisoitu kapasitiivinen kosketus
Syöte Sormi/kapasitiivinen kosketuskynä
Kovuus ≥ 6H
Prosessorijärjestelmä CPU Intel® 12/13th Generation Core / Pentium/ Celeron Desktop CPU
TDP 35W
Piirisarja Q670
Muisti Pistorasia 2 * Ei-ECC SO-DIMM -paikka, kaksikanavainen DDR4 jopa 3200 MHz
Suurin kapasiteetti 64 Gt, yksi max. 32GB
Ethernet Ohjain 1 * Intel i219-LM 1 GbE LAN-siru (LAN1, 10/100/1000 Mbps, RJ45)1 * Intel i225-V 2,5 GbE LAN-siru (LAN2, 10/100/1000/2500 Mbps, RJ45)
Varastointi SATA 1 * SATA3.0, 2,5" pikakiintolevypaikat (T≤7mm)1 * SATA3.0, sisäiset 2,5" kiintolevypaikat (T≤9mm, valinnainen) Tuki RAID 0, 1
M.2 1 * M.2 Key-M (PCIe x4 Gen 4 + SATA3.0, NVMe/SATA SSD Auto Detect, 2242/2260/2280)
Laajennuspaikat a Ovi 1 * aDoor Bus (valinnainen 4 * LAN/4 * POE/6 * COM/16 * GPIO-laajennuskortti)
Mini PCIe 2 * Mini PCIe (PCIe x1 Gen 3 + USB 2.0, 1 * SIM-kortti)
M.2 1 * M.2 Key-E (PCIe x1 Gen 3 + USB 2.0, 2230)
Etu I/O Ethernet 2 * RJ45
USB 2 * USB3.2 Gen2x1 (tyyppi A, 10 Gbps)6 * USB3.2 Gen 1x1 (tyyppi A, 5 Gbps)
Näyttö 1 * HDMI1.4b: enimmäisresoluutio jopa 4096*2160 @ 30Hz1 * DP1.4a: maksimiresoluutio jopa 4096*2160 @ 60Hz
Audio 2 * 3,5 mm:n liitin (linjalähtö + MIC)
Sarja 2 * RS232/485/422 (COM1/2, DB9/M, Full Lanes, BIOS Switch)2 * RS232 (COM3/4, DB9/M, Full Lanes)
Painike 1 * Virtapainike + Virta-LED1 * AT/ATX-painike1 * Käyttöjärjestelmän palautuspainike1 * Järjestelmän nollauspainike
Virtalähde Tehon syöttöjännite 9~36VDC, P≤240W18~60VDC, P≤400W
Käyttöjärjestelmän tuki Windows Windows 10/11
Linux Linux
Mekaaninen Mitat (P * L * K, Yksikkö: mm) 359*283*89,5 401,5 * 250,7 * 86,4 393 * 325,6 * 89,5 464,9 * 285,5 * 89,4 431 * 355,8 * 89,5 532,3*323,7*89,4 585,4 * 357,7 * 89,4 662,3*400,9*89,4
Ympäristö Käyttölämpötila 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C 0-50 °C
Varastointilämpötila -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C -20-60°C
Suhteellinen kosteus 10-95 % suhteellinen kosteus (ei kondensoituva)
Tärinä käytön aikana SSD:llä: IEC 60068-2-64 (1Grms@5~500Hz, satunnainen, 1h/akseli)
Isku käytön aikana SSD:llä: IEC 60068-2-27 (15G, puolisini, 11ms)

PHxxxCL-E7L-20240106_00

  • PHxxxCL-E7L-H81_SpecSheet(APQ).pdf
    PHxxxCL-E7L-H81_SpecSheet(APQ).pdf
    LATAA
  • PHxxxCL-E7L-H610_SpecSheet(APQ).pdf
    PHxxxCL-E7L-H610_SpecSheet(APQ).pdf
    LATAA
  • PHxxxCL-E7L-Q170_SpecSheet(APQ).pdf
    PHxxxCL-E7L-Q170_SpecSheet(APQ).pdf
    LATAA
  • PHxxxCL-E7L-Q670_SpecSheet(APQ).pdf
    PHxxxCL-E7L-Q670_SpecSheet(APQ).pdf
    LATAA
