Kompyuta ya PHCL-E7S ya Viwanda Yote-katika-Moja

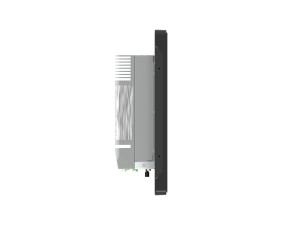

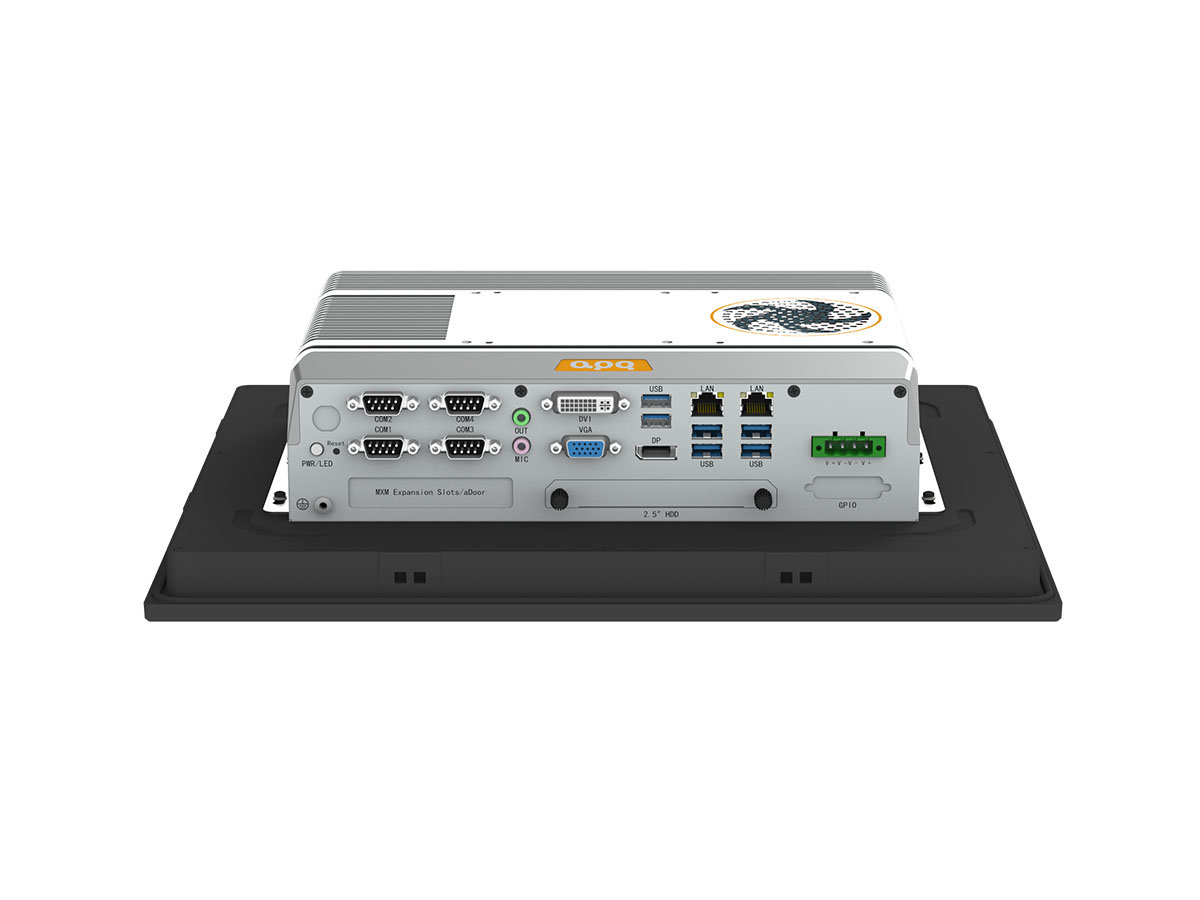

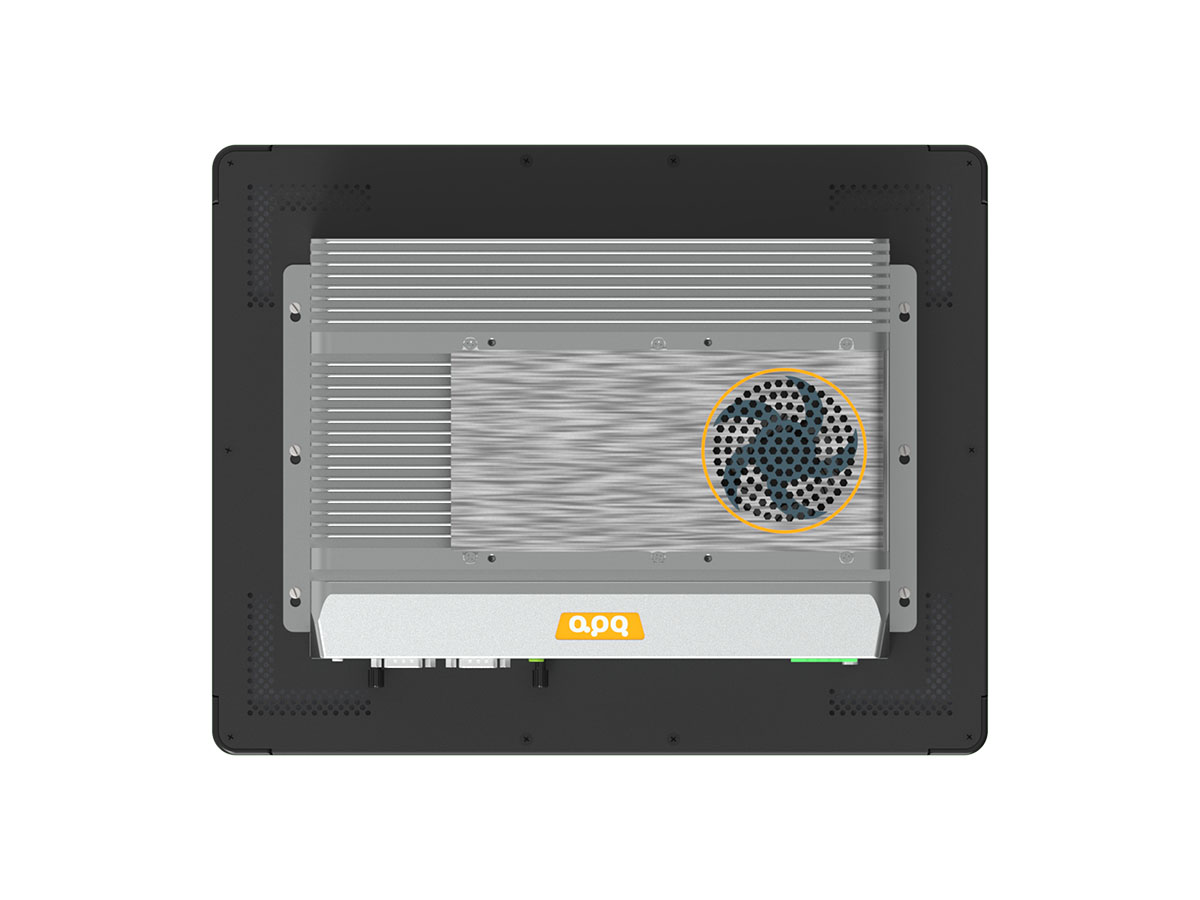

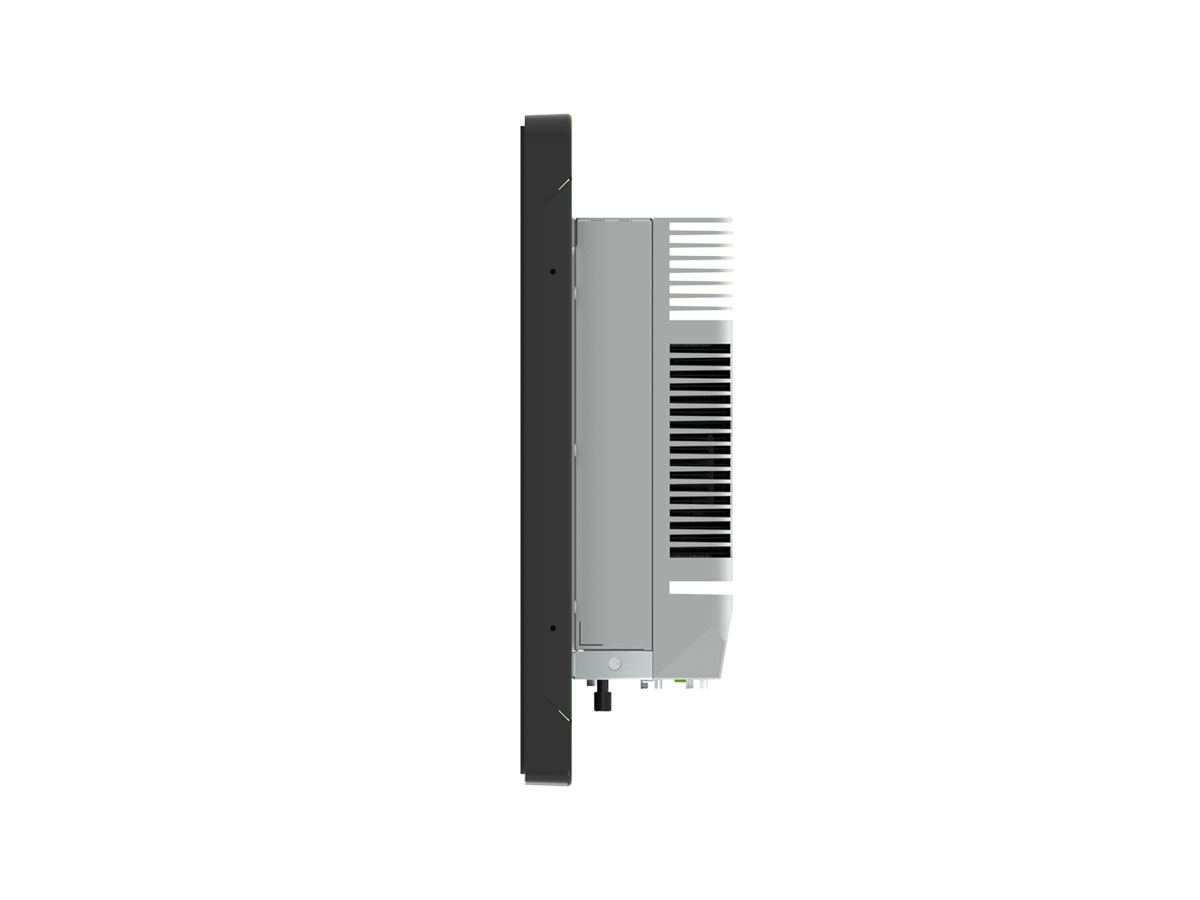

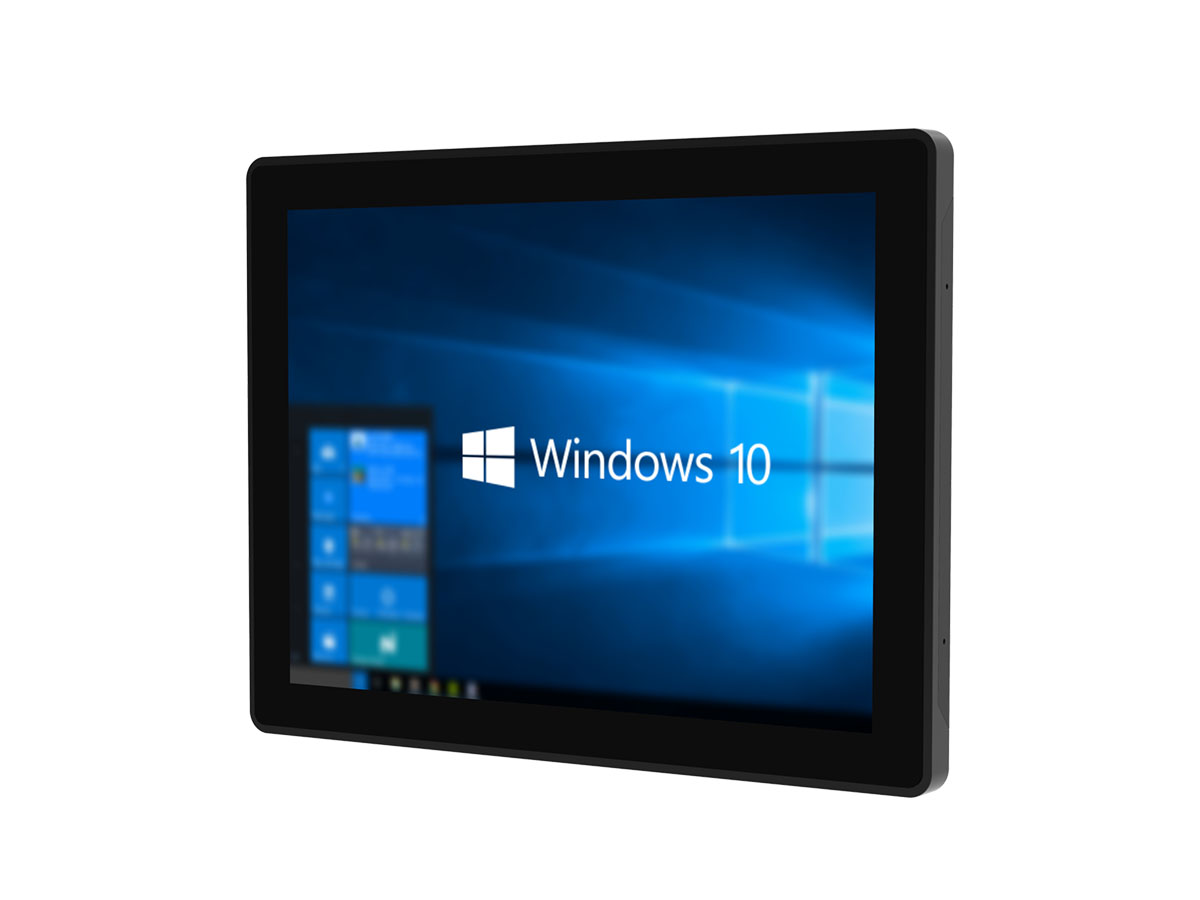

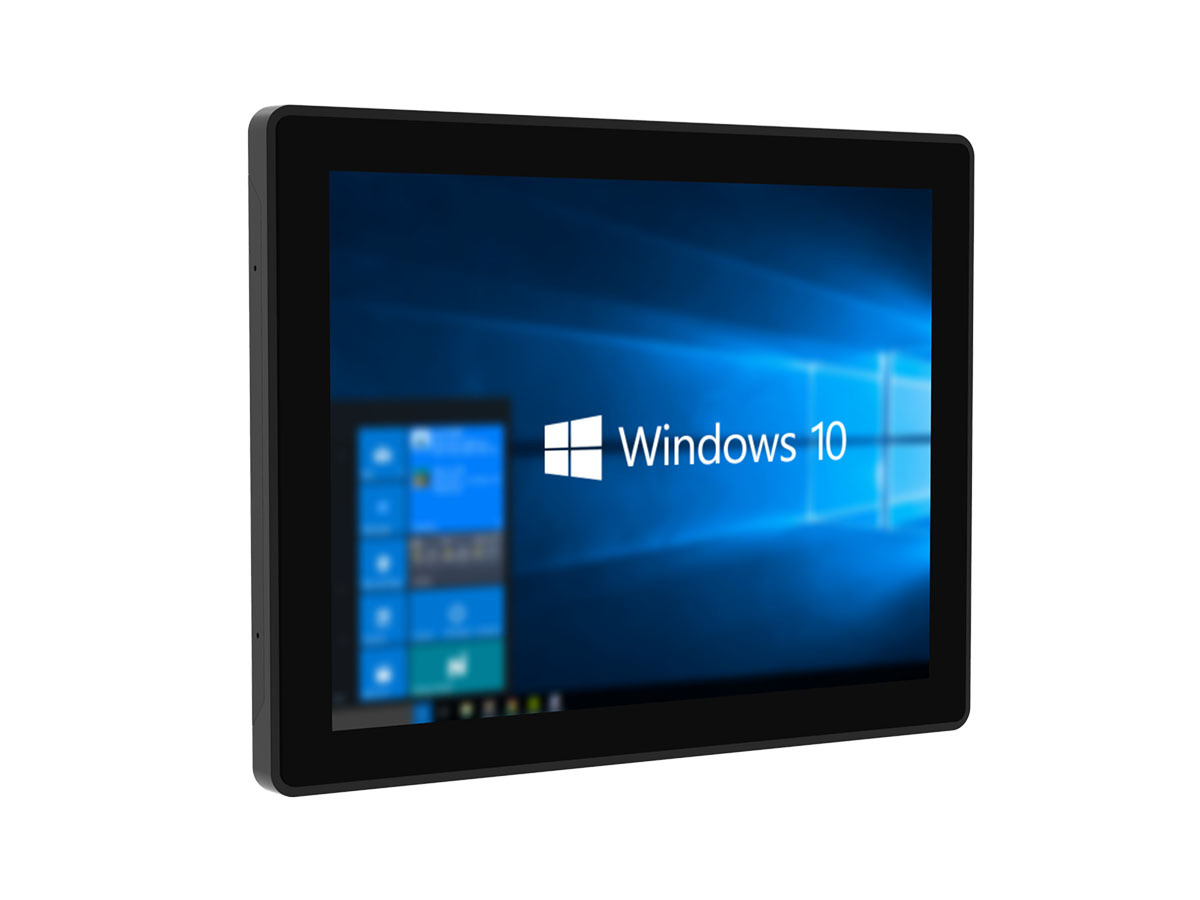

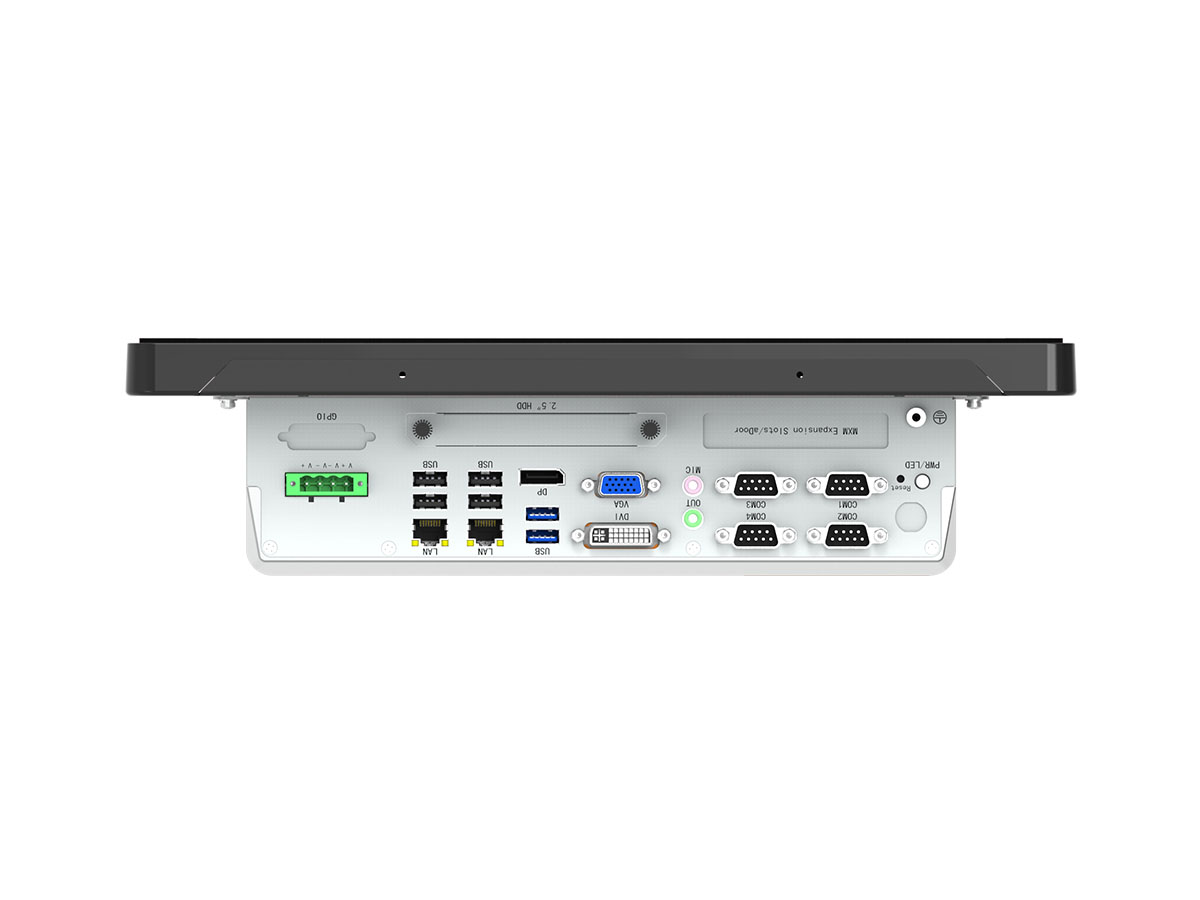

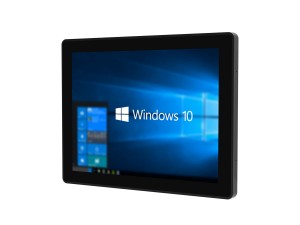

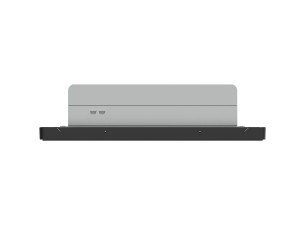

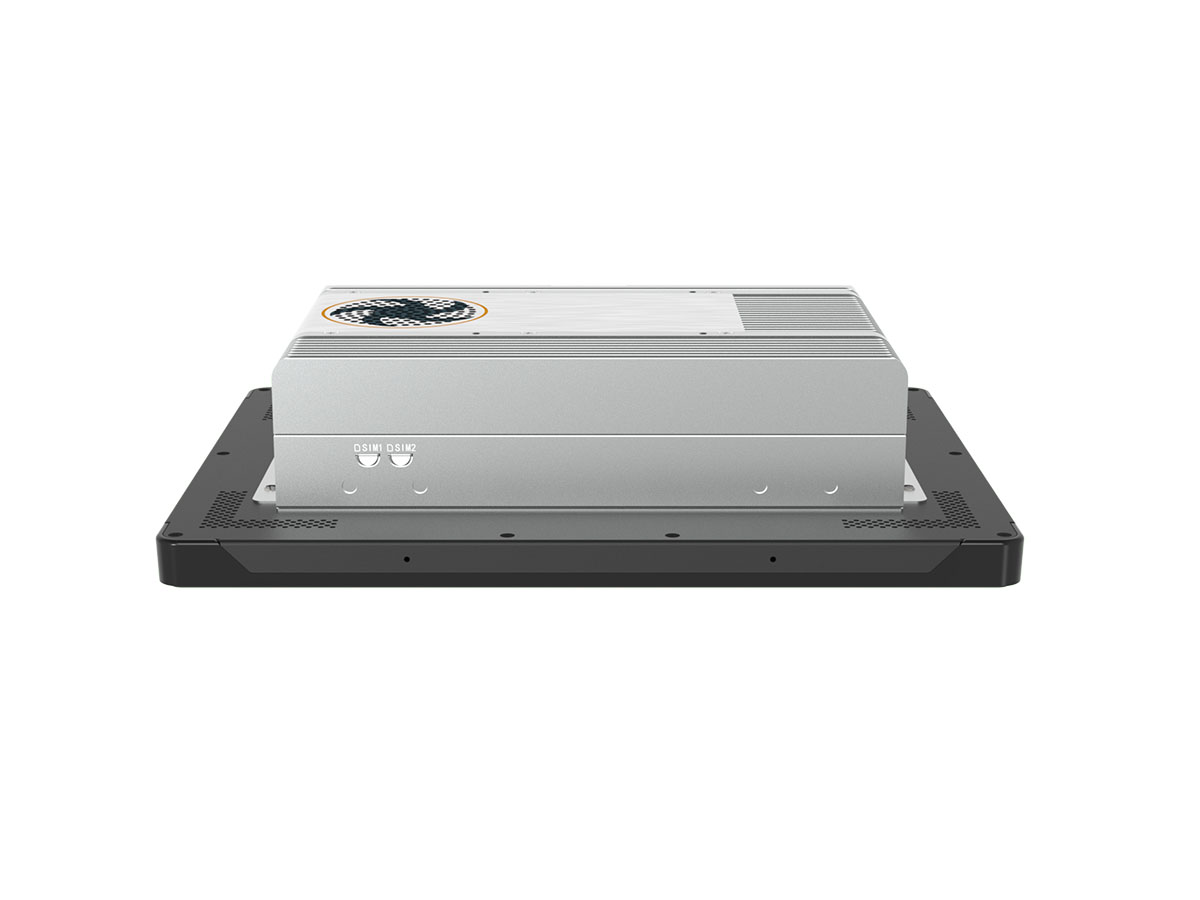

Kumbuka: Picha ya bidhaa iliyoonyeshwa hapo juu ni mfano wa PH150CL-E7S-H81

Kompyuta ya PHCL-E7S ya Viwanda Yote-katika-Moja

Vipengele:

  • Muundo wa kawaida, wa inchi 15 hadi 27 unapatikana, unaauni skrini za mraba na skrini pana.

  • Skrini ya kugusa yenye uwezo wa pointi kumi.
  • Sura ya ukungu ya plastiki yote, paneli ya mbele iliyoundwa kwa viwango vya IP65.
  • Inaauni iliyopachikwa na kuweka VESA.

  • Usimamizi wa mbali

    Usimamizi wa mbali

  • Ufuatiliaji wa hali

    Ufuatiliaji wa hali

  • Uendeshaji na matengenezo ya mbali

    Uendeshaji na matengenezo ya mbali

  • Udhibiti wa Usalama

    Udhibiti wa Usalama

Maelezo ya Bidhaa

Mfululizo wa APQ wa skrini ya kugusa yenye uwezo wa viwanda wa kompyuta moja kwa moja PHxxxCL-E7S hutoa miundo mbalimbali iliyoundwa kwa ajili ya matumizi ya viwandani, inayoangazia ukubwa wa skrini kutoka inchi 15 hadi 27 na inayoauni umbizo la mraba na skrini pana. Kompyuta hizi hutumia teknolojia ya skrini ya kugusa yenye ncha kumi kwa unyeti wa hali ya juu na usahihi, kuboresha mwingiliano na ufanisi wa watumiaji. Mfululizo huu umeundwa kwa kuzingatia uimara, unaojumuisha fremu ya ukungu ya plastiki yote na paneli ya mbele iliyokadiriwa IP65, kuhakikisha upinzani dhidi ya mazingira magumu ya viwanda. Inaauniwa na vichakataji vya Intel® kwenye mifumo mbalimbali (H81, H610, Q170, na Q670), iliyooanishwa na chipsets husika, Kompyuta hizi zote kwa moja hutoa utendakazi thabiti na utendakazi thabiti. Zina violesura viwili vya mtandao wa Intel Gigabit, matokeo mengi ya onyesho yanayoauni hadi 4K@60Hz, na nafasi mbili za kiendeshi cha hifadhi ya kutosha. Zaidi ya hayo, mfululizo unajumuisha ufumbuzi wa akili wa baridi ili kudumisha uthabiti na inasaidia zote mbili zilizopachikwa na VESA kwa chaguo rahisi za usakinishaji. Imeundwa kwa ajili ya anuwai ya mipangilio ya viwanda, kutoka kwa mitambo ya otomatiki ya kiwanda hadi mifumo ya udhibiti, mfululizo wa APQ PHxxxCL-E7S unachanganya utendakazi, uimara, na uthabiti ili kukidhi mahitaji ya programu zinazohitajika za viwandani.

UTANGULIZI

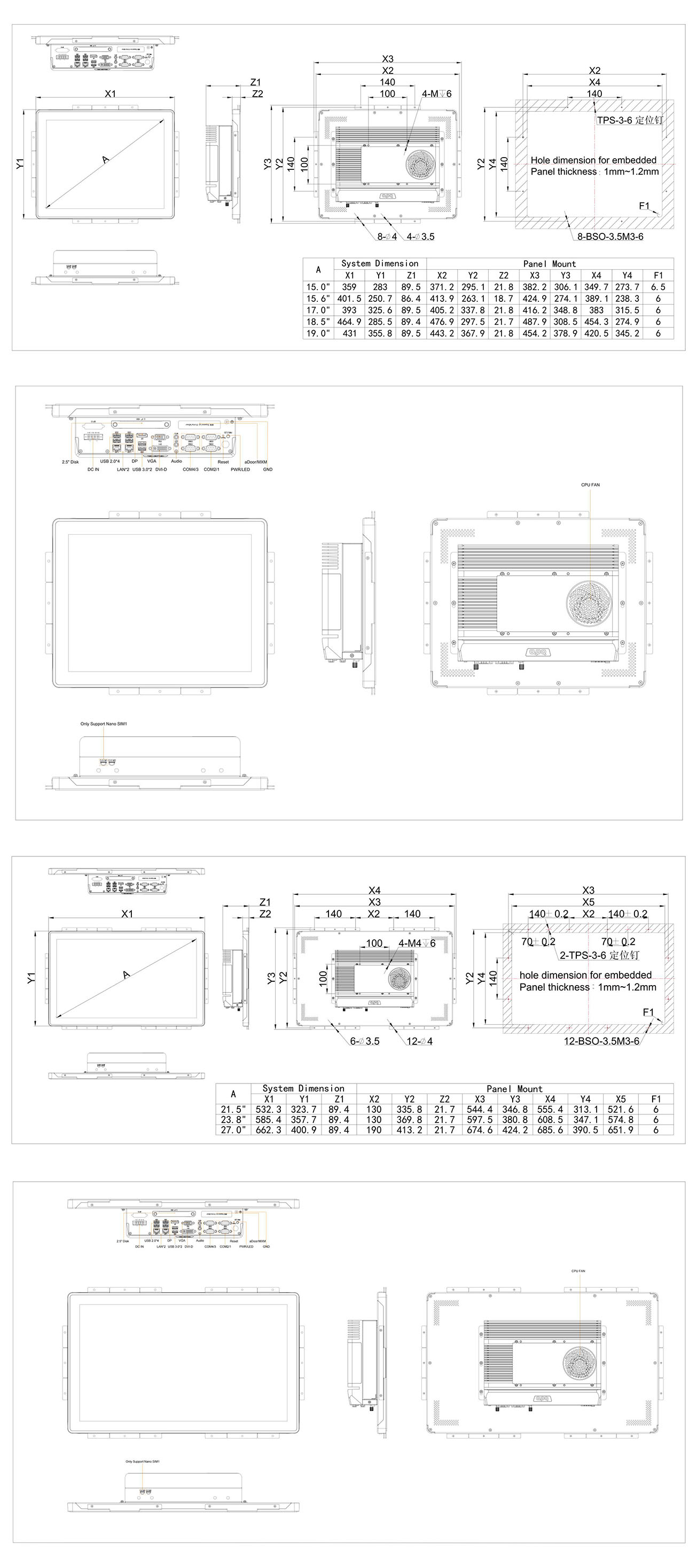

Mchoro wa Uhandisi

Upakuaji wa Faili

H81
H610
Q170
Q670
H81
Mfano PH150CL-E7S PH156CL-E7S PH170CL-E7S PH185CL-E7S PH190CL-E7S PH215CL-E7S PH238CL-E7S PH270CL-E7S
LCD Ukubwa wa Kuonyesha 15.0" 15.6" 17.0" 18.5" 19.0" 21.5" 23.8" 27"
Aina ya Kuonyesha XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Azimio.Max 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Uwiano wa kipengele 4:03 16:09 5:04 16:09 5:04 16:09 16:09 16:09
Mwangaza 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Uwiano wa Tofauti 1000:01:00 800:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 1000:01:00 3000:01:00
Backlight Lifetime Saa 50,000 Saa 50,000 Saa 50,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000
Skrini ya kugusa Aina ya Kugusa Mguso Unaotarajiwa Unaotarajiwa
Ingizo Kalamu ya Kugusa ya Kidole/Yenye Uwezo
Ugumu ≥6H
Mfumo wa Kichakataji CPU Intel® 4/5th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Chipset Intel® H81
Kumbukumbu Soketi 2 * Nafasi ya SO-DIMM isiyo ya ECC, Njia Mbili DDR3 hadi 1600MHz
Uwezo wa Juu 16GB, Single Max. 8GB
Michoro Kidhibiti Intel® HD Graphics
Ethaneti Kidhibiti 1 * Intel i210-AT GbE LAN Chip (10/100/1000 Mbps)1 * Intel i218-LM/V GbE LAN Chip (10/100/1000 Mbps)
Hifadhi SATA 1 * SATA3.0, Utoaji wa haraka wa sehemu za diski 2.5" (T≤7mm)1 * SATA2.0, njia za ndani za diski ngumu za inchi 2.5 (T≤9mm, Hiari)
M.2 1 * M.2 Key-M (SATA3.0, 2280)
Upanuzi Slots MXM/aDoor 1 * APQ MXM (Si lazima MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO kadi ya upanuzi)1 * aDoor Upanuzi Slot
PCIe ndogo 1 * PCIe Ndogo (PCIe2.0 x1 (Shiriki mawimbi ya PCIe na MXM, si lazima) + USB 2.0, yenye SIM Kadi 1*Nano)
I/O ya mbele Ethaneti 2 * RJ45
USB 2 * USB3.0 (Aina-A, 5Gbps)4 * USB2.0 (Aina-A)
Onyesho 1 * DVI-D: azimio la juu zaidi hadi 1920*1200 @ 60Hz1 * VGA (DB15/F): azimio la juu zaidi hadi 1920*1200 @ 60Hz1 * DP: azimio la juu zaidi hadi 4096*2160 @ 60Hz
Sauti Jack 2 * 3.5mm (Line-Out + MIC)
Msururu 2 * RS232/422/485 (COM1/2, DB9/M, Njia Kamili, Badili ya BIOS)2 * RS232 (COM3/4, DB9/M)
Kitufe 1 * Kitufe cha Nguvu + LED ya Nguvu1 * Kitufe cha Kurejesha Mfumo (Shikilia chini 0.2 hadi 1 ili kuwasha upya, na ushikilie sekunde 3 ili kufuta CMOS)
Ugavi wa Nguvu Aina DC, AT/ATX
Voltage ya Kuingiza Nguvu 9 ~ 36VDC, P≤240W
Kiunganishi 1 * Kiunganishi cha Pin 4, P=5.00/5.08
Betri ya RTC Kiini cha Sarafu cha CR2032
Usaidizi wa OS Windows Windows 7/10/11
Linux Linux
Mitambo Vipimo(L * W * H, Kitengo: mm) 359*283*89.5 401.5*250.7*86.4 393*325.6*89.5 464.9*285.5*89.4 431*355.8*89.5 582.3*323.7*89.4 585.4*357.7*89.4 662.3*400.9*89.4
Mazingira Joto la Uendeshaji 0 ~ 50°C
Joto la Uhifadhi -20 ~ 60 ℃
Unyevu wa Jamaa 10 hadi 95% RH (isiyopunguza)
Vibration Wakati wa Operesheni Na SSD: IEC 60068-2-64 (1Grms@5~500Hz, nasibu, 1hr/mhimili)
Mshtuko Wakati wa Operesheni Na SSD: IEC 60068-2-27 (15G, nusu sine, 11ms)
H610
Mfano PH150CL-E7S PH156CL-E7S PH170CL-E7S PH185CL-E7S PH190CL-E7S PH215CL-E7S PH238CL-E7S PH270CL-E7S
LCD Ukubwa wa Kuonyesha 15.0" 15.6" 17.0" 18.5" 19.0" 21.5" 23.8" 27"
Aina ya Kuonyesha XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Azimio.Max 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Uwiano wa kipengele 4:3 16:9 5:4 16:9 5:4 16:9 16:9 16:9
Mwangaza 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Uwiano wa Tofauti 1000:1 800:1 1000:1 1000:1 1000:1 1000:1 1000:1 3000:1
Backlight Lifetime Saa 50,000 Saa 50,000 Saa 50,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000
Skrini ya kugusa Aina ya Kugusa Mguso Unaotarajiwa Unaotarajiwa
Ingizo Kalamu ya Kugusa ya Kidole/Yenye Uwezo
Ugumu ≥6H
Mfumo wa Kichakataji CPU Intel® 12/13th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Chipset H610
Kumbukumbu Soketi 2 * Nafasi ya SO-DIMM isiyo ya ECC, Njia Mbili DDR4 hadi 3200MHz
Uwezo wa Juu 64GB, Single Max. GB 32
Ethaneti Kidhibiti 1 * Intel i219-LM 1GbE LAN Chip (LAN1, 10/100/1000 Mbps, RJ45)1 * Intel i225-V 2.5GbE LAN Chip (LAN2, 10/100/1000/2500 Mbps, RJ45)
Hifadhi SATA 1 * SATA3.0, Utoaji wa haraka wa sehemu za diski 2.5" (T≤7mm)1 * SATA3.0, njia za ndani za diski gumu za inchi 2.5 (T≤9mm, Hiari)
M.2 1 * M.2 Key-M (SATA3.0, 2280)
Upanuzi Slots mlango 1 * aDoor Basi (Si lazima 4 * LAN/4 * POE/6 * COM/16 * GPIO kadi ya upanuzi)
PCIe ndogo 1 * PCIe Ndogo (PCIe3.0 x1 + USB 2.0, yenye SIM Kadi 1*Nano)
I/O ya mbele Ethaneti 2 * RJ45
USB 2 * USB3.2 Gen2x1(Aina-A, 10Gbps)2 * USB3.2 Gen1x1(Aina-A, 5Gbps)2 * USB2.0 (Aina-A)
Onyesho 1 * HDMI1.4b: azimio la juu zaidi hadi 4096*2160 @ 30Hz1 * DP1.4a: azimio la juu zaidi hadi 4096*2160 @ 60Hz
Sauti Jack 2 * 3.5mm (Line-Out + MIC)
Msururu 2 * RS232/485/422 (COM1/2, DB9/M, Njia Kamili, Badili ya BIOS)2 * RS232 (COM3/4, DB9/M, Njia Kamili)
Kitufe 1 * Kitufe cha Nguvu + LED ya Nguvu1 * Kitufe cha AT/ATX1 * Kitufe cha Kuokoa Mfumo wa Uendeshaji1 * Kitufe cha Kuweka upya Mfumo
Ugavi wa Nguvu Voltage ya Kuingiza Nguvu 9~36VDC, P≤240W18~60VDC, P≤400W
Usaidizi wa OS Windows Windows 10/11
Linux Linux
Mitambo Vipimo(L * W * H, Kitengo: mm) 359*283*89.5 401.5*250.7*86.4 393*325.6*89.5 464.9*285.5*89.4 431*355.8*89.5 582.3*323.7*89.4 585.4*357.7*89.4 662.3*400.9*89.4
Mazingira Joto la Uendeshaji 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C
Joto la Uhifadhi -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C
Unyevu wa Jamaa 10 hadi 95% RH (isiyopunguza)
Vibration Wakati wa Operesheni Na SSD: IEC 60068-2-64 (1Grms@5~500Hz, nasibu, 1hr/mhimili)
Mshtuko Wakati wa Operesheni Na SSD: IEC 60068-2-27 (15G, nusu sine, 11ms)
Q170
Mfano PH150CL-E7S PH156CL-E7S PH170CL-E7S PH185CL-E7S PH190CL-E7S PH215CL-E7S PH238CL-E7S PH270CL-E7S
LCD Ukubwa wa Kuonyesha 15.0" 15.6" 17.0" 18.5" 19.0" 21.5" 23.8" 27"
Aina ya Kuonyesha XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Azimio.Max 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Uwiano wa kipengele 4:3 16:9 5:4 16:9 5:4 16:9 16:9 16:9
Mwangaza 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Uwiano wa Tofauti 1000:1 800:1 1000:1 1000:1 1000:1 1000:1 1000:1 3000:1
Backlight Lifetime Saa 50,000 Saa 50,000 Saa 50,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000
Skrini ya kugusa Aina ya Kugusa Mguso Unaotarajiwa Unaotarajiwa
Ingizo Kalamu ya Kugusa ya Kidole/Yenye Uwezo
Ugumu ≥6H
Mfumo wa Kichakataji CPU Intel® 6/7/8/9th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Chipset Q170
Kumbukumbu Soketi 2 * Nafasi ya SO-DIMM isiyo ya ECC, Njia Mbili DDR4 hadi 2133MHz
Uwezo wa Juu 64GB, Single Max. GB 32
Ethaneti Kidhibiti 1 * Intel i210-AT GbE LAN Chip (10/100/1000 Mbps)1 * Intel i219-LM/V GbE LAN Chip (10/100/1000 Mbps)
Hifadhi SATA 1 * SATA3.0, Utoaji wa haraka ghuba za diski 2.5" (T≤7mm)1 * SATA3.0, ghuba za diski ngumu za Ndani 2.5" (T≤9mm, Hiari)Msaada RAID 0, 1
M.2 1 * M.2 Key-M (PCIe x4 Gen 3 + SATA3.0, NVMe/SATA SSD Auto Detect, 2242/2260/2280)
Upanuzi Slots MXM/aDoor 1 * APQ MXM (Si lazima MXM 4 * LAN/4 * POE/6 * COM/16 * GPIO kadi ya upanuzi)1 * Nafasi ya Upanuzi ya aDoor
PCIe ndogo 1 * PCIe Ndogo (PCIe x1 Gen 2 + USB 2.0, yenye 1 * SIM Kadi)
M.2 1 * M.2 Ufunguo-B (PCIe x1 Gen 2 + USB3.0, yenye 1 * SIM Kadi, 3042/3052)
I/O ya mbele Ethaneti 2 * RJ45
USB 6 * USB3.0 (Aina-A, 5Gbps)
Onyesho 1 * DVI-D: azimio la juu zaidi hadi 1920*1200 @ 60Hz1 * VGA (DB15/F): azimio la juu zaidi hadi 1920*1200 @ 60Hz1 * DP: azimio la juu zaidi hadi 4096*2160 @ 60Hz
Sauti Jack 2 * 3.5mm (Line-Out + MIC)
Msururu 2 * RS232/422/485 (COM1/2, DB9/M, Njia Kamili, Badili ya BIOS)2 * RS232 (COM3/4, DB9/M)
Kitufe 1 * Kitufe cha Nguvu + Nguvu ya LED1 * Kitufe cha Kurejesha Mfumo (Shikilia chini sekunde 0.2 hadi 1 ili kuwasha upya, na ushikilie sekunde 3 ili kufuta CMOS)
Ugavi wa Nguvu Voltage ya Kuingiza Nguvu 9 ~ 36VDC, P≤240W
Usaidizi wa OS Windows 6/7th Core™: Windows 7/10/118/9th Core™: Windows 10/11
Linux Linux
Mitambo Vipimo(L * W * H, Kitengo: mm) 359*283*89.5 401.5*250.7*86.4 393*325.6*89.5 464.9*285.5*89.4 431*355.8*89.5 582.3*323.7*89.4 585.4*357.7*89.4 662.3*400.9*89.4
Mazingira Joto la Uendeshaji 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50℃ 0 ~ 50°C
Joto la Uhifadhi -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60 ℃ -20 ~ 60°C
Unyevu wa Jamaa 10 hadi 95% RH (isiyopunguza)
Vibration Wakati wa Operesheni Na SSD: IEC 60068-2-64 (1Grms@5~500Hz, nasibu, 1hr/mhimili)
Mshtuko Wakati wa Operesheni Na SSD: IEC 60068-2-27 (15G, nusu sine, 11ms)



Q670
Mfano PH150CL-E7S PH156CL-E7S PH170CL-E7S PH185CL-E7S PH190CL-E7S PH215CL-E7S PH238CL-E7S PH270CL-E7S
LCD Ukubwa wa Kuonyesha 15.0" 15.6" 17.0" 18.5" 19.0" 21.5" 23.8" 27"
Aina ya Kuonyesha XGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD WXGA TFT-LCD SXGA TFT-LCD FHD TFT-LCD FHD TFT-LCD FHD TFT-LCD
Azimio.Max 1024 x 768 1920 x 1080 1280 x 1024 1366 x 768 1280 x 1024 1920 x 1080 1920 x 1080 1920 x 1080
Uwiano wa kipengele 4:3 16:9 5:4 16:9 5:4 16:9 16:9 16:9
Mwangaza 350 cd/m2 220 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 250 cd/m2 300 cd/m2
Uwiano wa Tofauti 1000:1 800:1 1000:1 1000:1 1000:1 1000:1 1000:1 3000:1
Backlight Lifetime Saa 50,000 Saa 50,000 Saa 50,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000 Saa 30,000
Skrini ya kugusa Aina ya Kugusa Mguso Unaotarajiwa Unaotarajiwa
Ingizo Kalamu ya Kugusa ya Kidole/Yenye Uwezo
Ugumu ≥6H
Mfumo wa Kichakataji CPU Intel® 12/13th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Chipset Q670
Kumbukumbu Soketi 2 * Nafasi ya SO-DIMM isiyo ya ECC, Njia Mbili DDR4 hadi 3200MHz
Uwezo wa Juu 64GB, Single Max. GB 32
Ethaneti Kidhibiti 1 * Intel i219-LM 1GbE LAN Chip (LAN1, 10/100/1000 Mbps, RJ45)1 * Intel i225-V 2.5GbE LAN Chip (LAN2, 10/100/1000/2500 Mbps, RJ45)
Hifadhi SATA 1 * SATA3.0, Utoaji wa haraka wa sehemu za diski 2.5" (T≤7mm)1 * SATA3.0, njia za ndani za diski gumu za inchi 2.5 (T≤9mm, Hiari)

Msaada RAID 0, 1

M.2 1 * M.2 Key-M (PCIe x4 Gen 4 + SATA3.0, NVMe/SATA SSD Auto Detect, 2242/2260/2280)
Upanuzi Slots mlango 1 * aDoor Basi (Si lazima 4 * LAN/4 * POE/6 * COM/16 * GPIO kadi ya upanuzi)
PCIe ndogo 2 * PCIe Ndogo (PCIe x1 Gen 3 + USB 2.0, yenye 1 * SIM Kadi)
M.2 1 * M.2 Ufunguo-E (PCIe x1 Gen 3 + USB 2.0, 2230)
I/O ya mbele Ethaneti 2 * RJ45
USB 2 * USB3.2 Gen2x1 (Aina-A, 10Gbps)6 * USB3.2 Gen 1x1 (Aina-A, 5Gbps)
Onyesho 1 * HDMI1.4b: azimio la juu zaidi hadi 4096*2160 @ 30Hz1 * DP1.4a: azimio la juu zaidi hadi 4096*2160 @ 60Hz
Sauti Jack 2 * 3.5mm (Line-Out + MIC)
Msururu 2 * RS232/485/422 (COM1/2, DB9/M, Njia Kamili, Badili ya BIOS)2 * RS232 (COM3/4, DB9/M, Njia Kamili)
Kitufe 1 * Kitufe cha Nguvu + LED ya Nguvu1 * Kitufe cha AT/ATX

1 * Kitufe cha Kuokoa Mfumo wa Uendeshaji

1 * Kitufe cha Kuweka upya Mfumo

Ugavi wa Nguvu Aina DC, AT/ATX
Voltage ya Kuingiza Nguvu 9~36VDC, P≤240W18~60VDC, P≤400W
Kiunganishi 1 * Kiunganishi cha Pin 4, P=5.00/5.08
Betri ya RTC Kiini cha Sarafu cha CR2032
Usaidizi wa OS Windows Windows 10/11
Linux Linux
Mitambo Vipimo(L * W * H, Kitengo: mm) 359*283*89.5 401.5*250.7*86.4 393*325.6*89.5 464.9*285.5*89.4 431*355.8*89.5 532.3*323.7*89.4 585.4*357.7*89.4 662.3*400.9*89.4
Mazingira Joto la Uendeshaji 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C 0 ~ 50°C
Joto la Uhifadhi -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C -20 ~ 60°C
Unyevu wa Jamaa 10 hadi 95% RH (isiyopunguza)
Vibration Wakati wa Operesheni Na SSD: IEC 60068-2-64 (1Grms@5~500Hz, nasibu, 1hr/mhimili)
Mshtuko Wakati wa Operesheni Na SSD: IEC 60068-2-27 (15G, nusu sine, 11ms)

PHxxxCL-E7S-20240106_00

  • PHxxxCL-E7S-H81_SpecSheet(APQ)
    PHxxxCL-E7S-H81_SpecSheet(APQ)
    PAKUA
  • PHxxxCL-E7S-H610_SpecSheet(APQ)
    PHxxxCL-E7S-H610_SpecSheet(APQ)
    PAKUA
  • PHxxxCL-E7S-Q170_SpecSheet(APQ)
    PHxxxCL-E7S-Q170_SpecSheet(APQ)
    PAKUA
  • PHxxxCL-E7S-Q670_SpecSheet(APQ)
    PHxxxCL-E7S-Q670_SpecSheet(APQ)
    PAKUA
