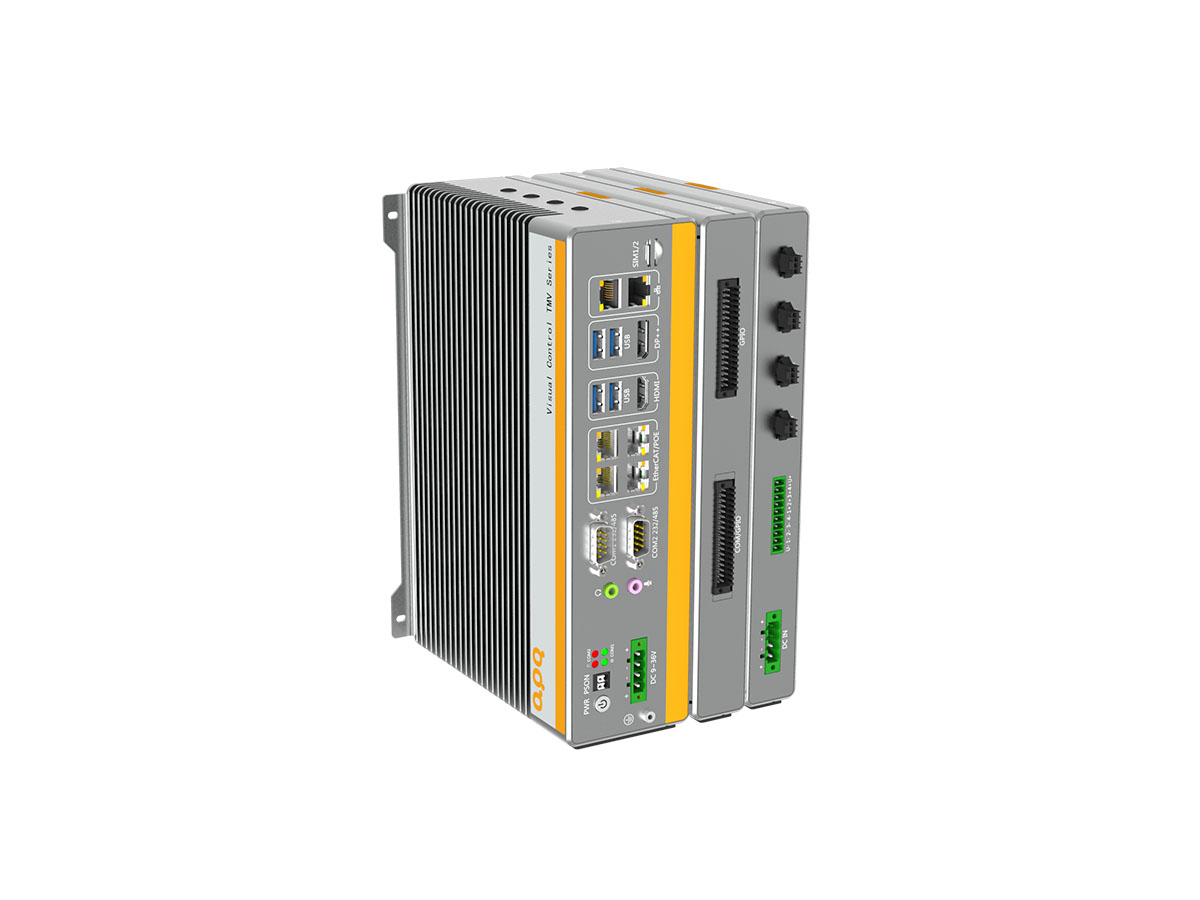

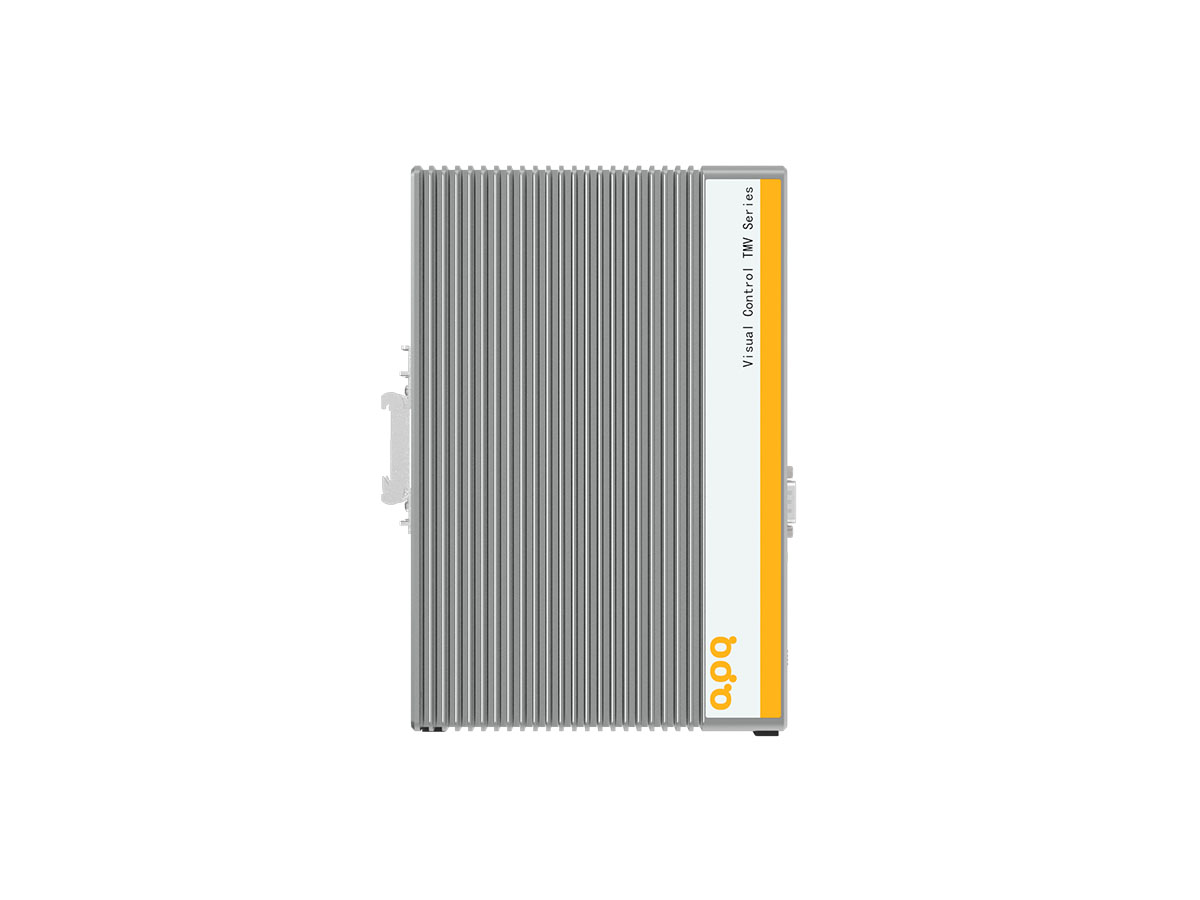

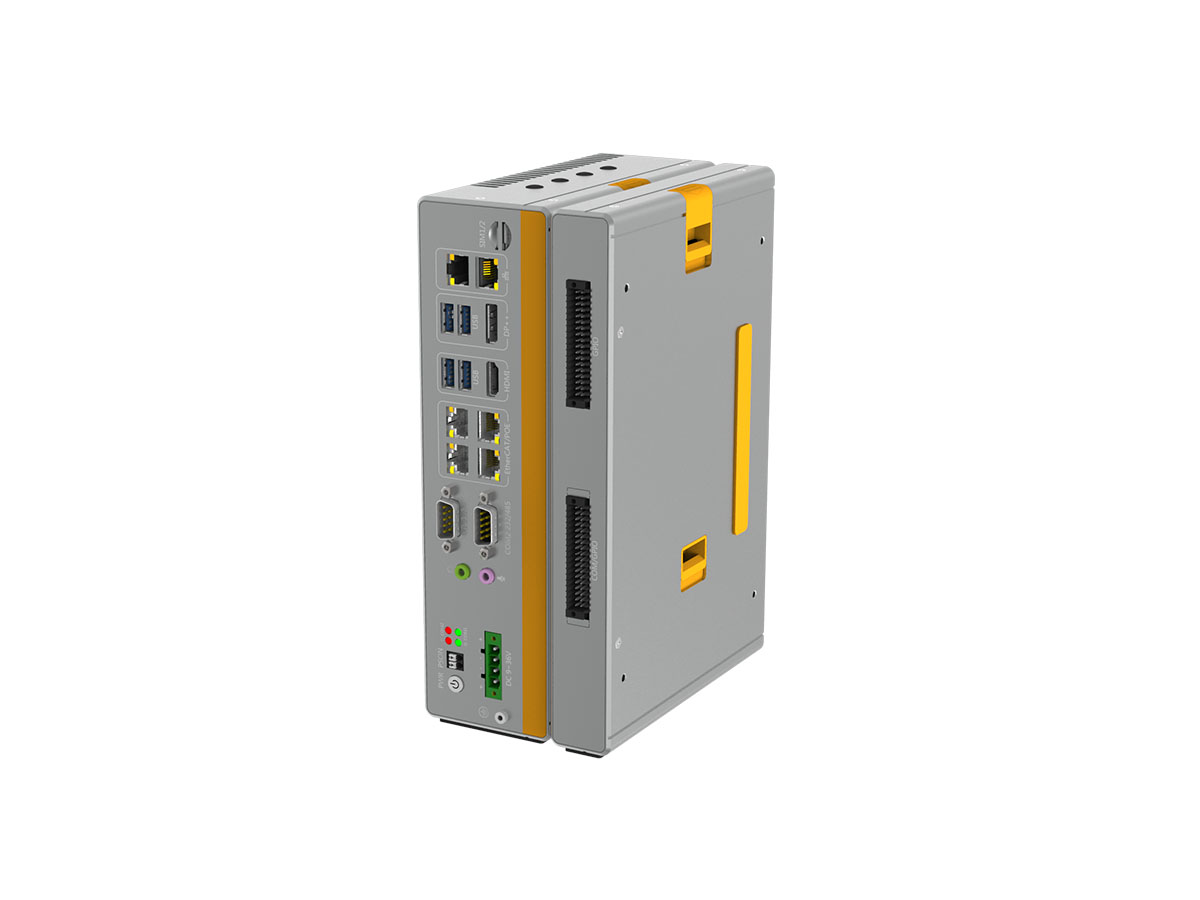

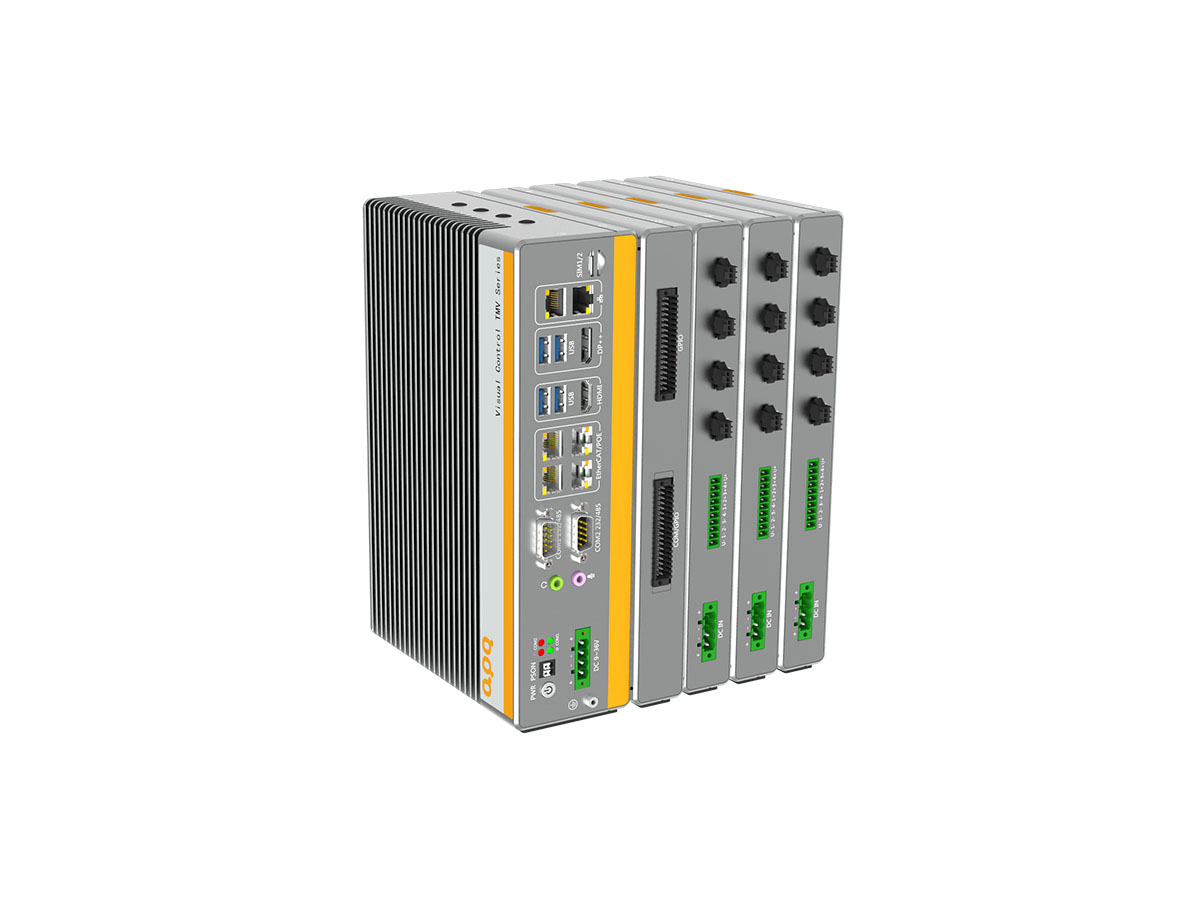

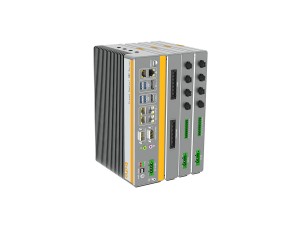

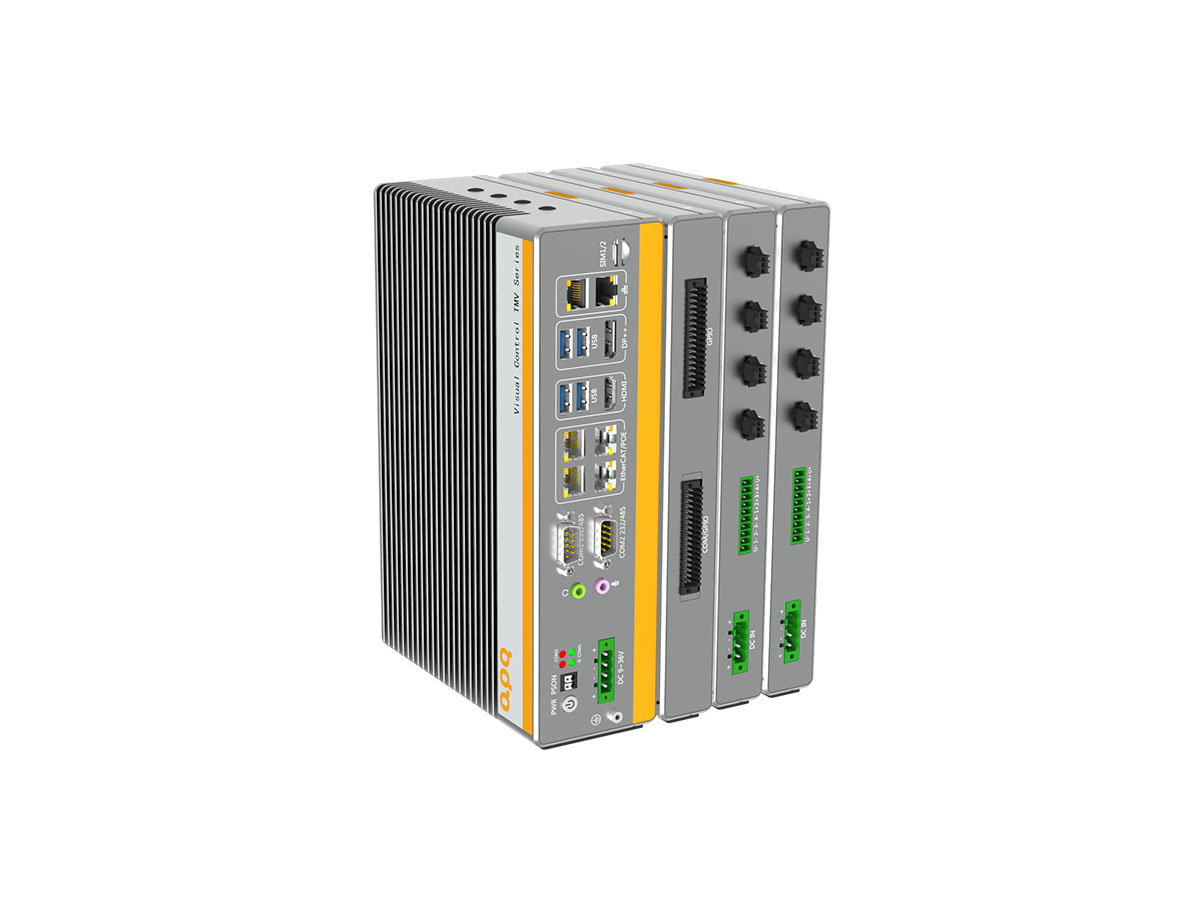

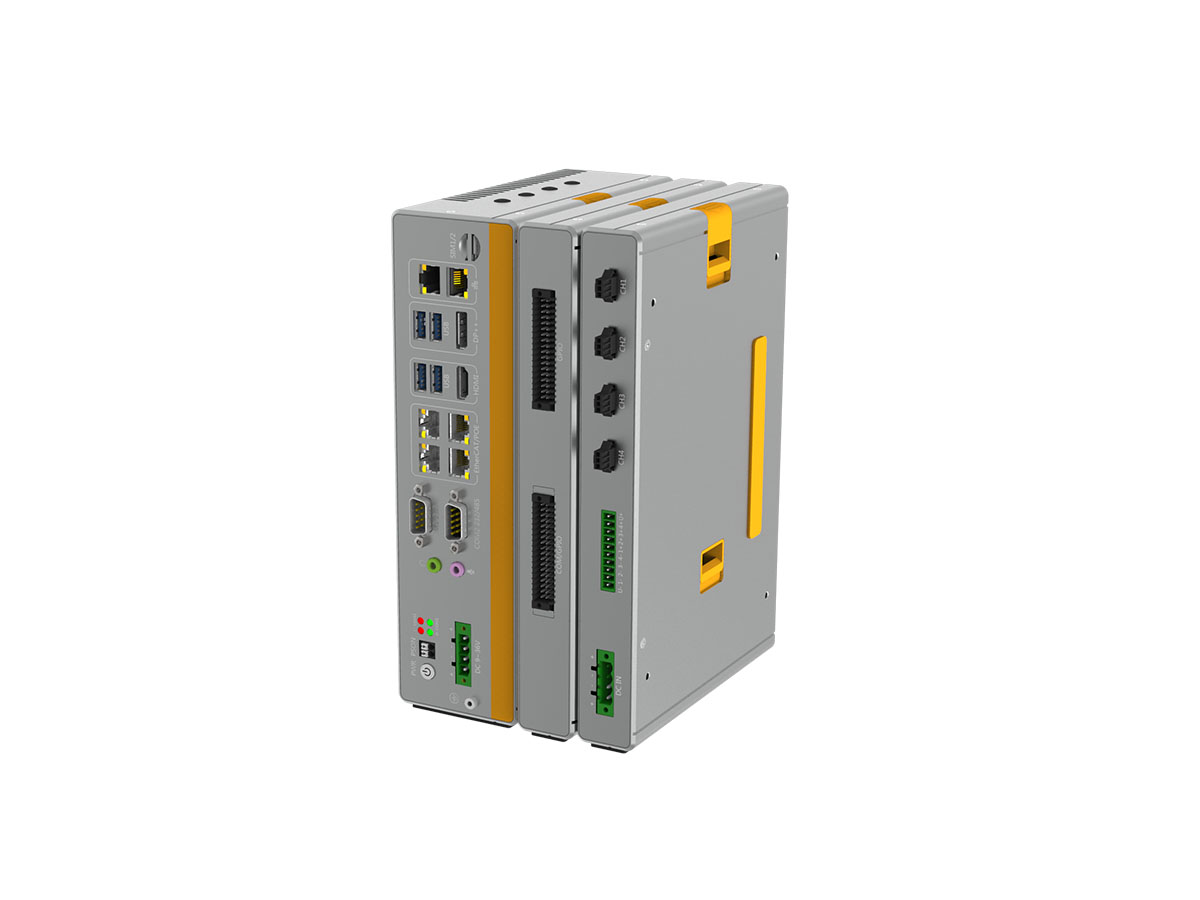

TMV-6000/7000 Makine Görüş Denetleyicisi

Özellikler:

  • Destek Intel ® 6. ila 9. Core ™ i7/i5/i3 Masaüstü CPU
  • Q170/C236 endüstriyel sınıf yonga seti ile eşleştirildi
  • DP+HDMI Çift 4K ekran arayüzü, senkron/asenkron çift ekranı destekleyen
  • 4 USB 3.0 arayüzleri
  • İki DB9 seri bağlantı noktası
  • 4 İsteğe Bağlı POES dahil 6 Gigabit Ağ Arabirimi
  • 9V ~ 36V geniş voltaj güç girişini destekleyen
  • İsteğe bağlı aktif/pasif ısı dağılma yöntemleri

  • Uzaktan yönetim

    Uzaktan yönetim

  • Durum İzleme

    Durum İzleme

  • Uzaktan Çalışma ve Bakım

    Uzaktan Çalışma ve Bakım

  • Güvenlik kontrolü

    Güvenlik kontrolü

Ürün Açıklaması

TMV Serisi Vizyon Denetleyicisi, Intel Core 6. ila 11. nesil mobil/masaüstü işlemcileri esnek bir şekilde destekleyen modüler bir konsept benimser. Çoklu Gigabit Ethernet ve PoE bağlantı noktalarının yanı sıra genişletilebilir çok kanallı izole GPIO, çoklu izole edilmiş seri bağlantı noktaları ve çoklu ışık kaynağı kontrol modülleri ile donatılmış, ana akım görüş uygulama senaryolarını mükemmel bir şekilde destekleyebilir.

QDeveyes ile donatılmış - odaklanmış bir IPC uygulama senaryosu Akıllı operasyon ve bakım platformu olan platform, dört boyutta bir dizi fonksiyonel uygulamayı entegre eder: denetim, kontrol, bakım ve çalışma. IPC'ye farklı senaryoların operasyonel ve bakım ihtiyaçlarını karşılayarak uzaktan toplu yönetimi, cihaz izleme ve uzaktan çalışma ve bakım işlevleri sağlar.

GİRİİŞ

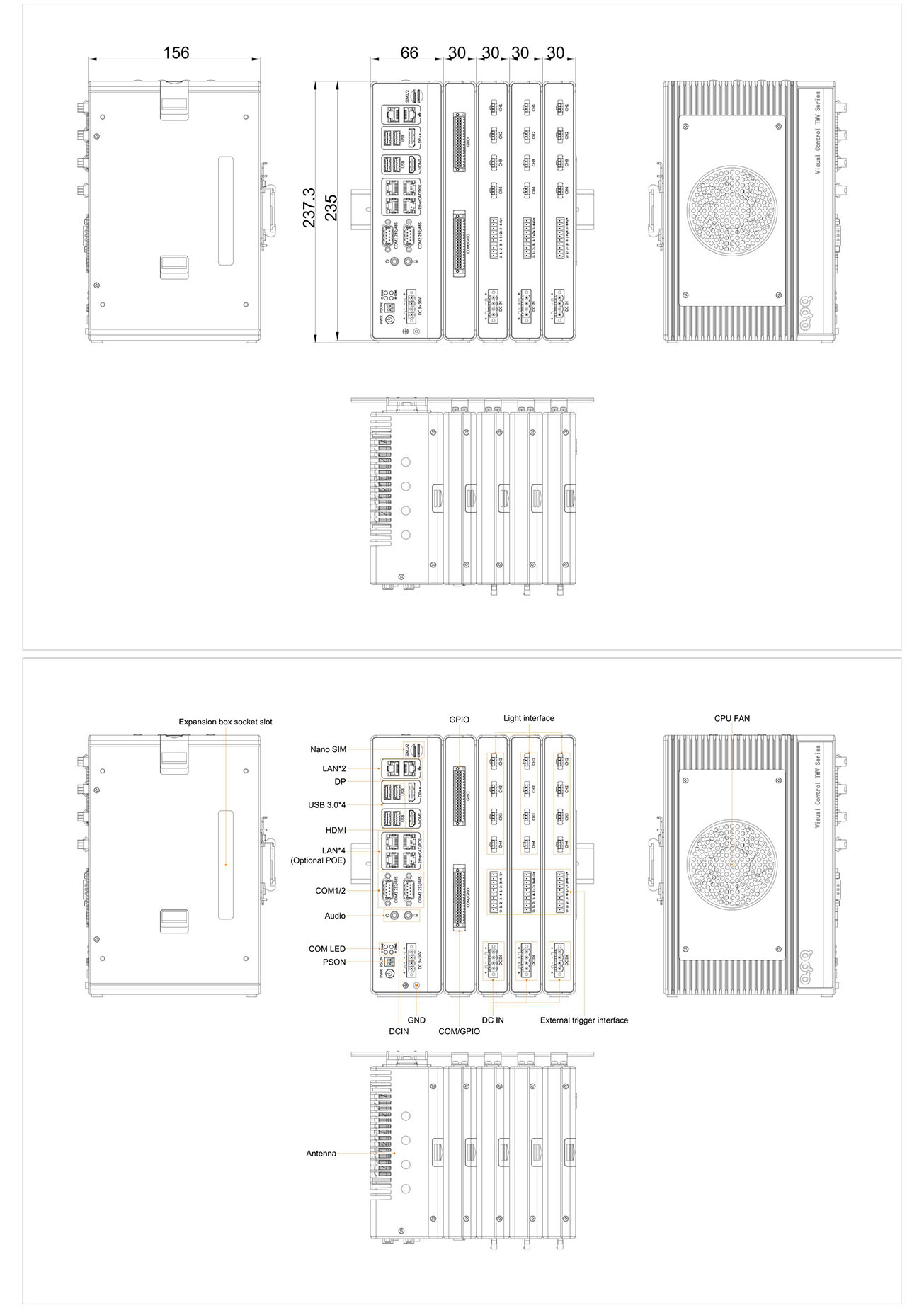

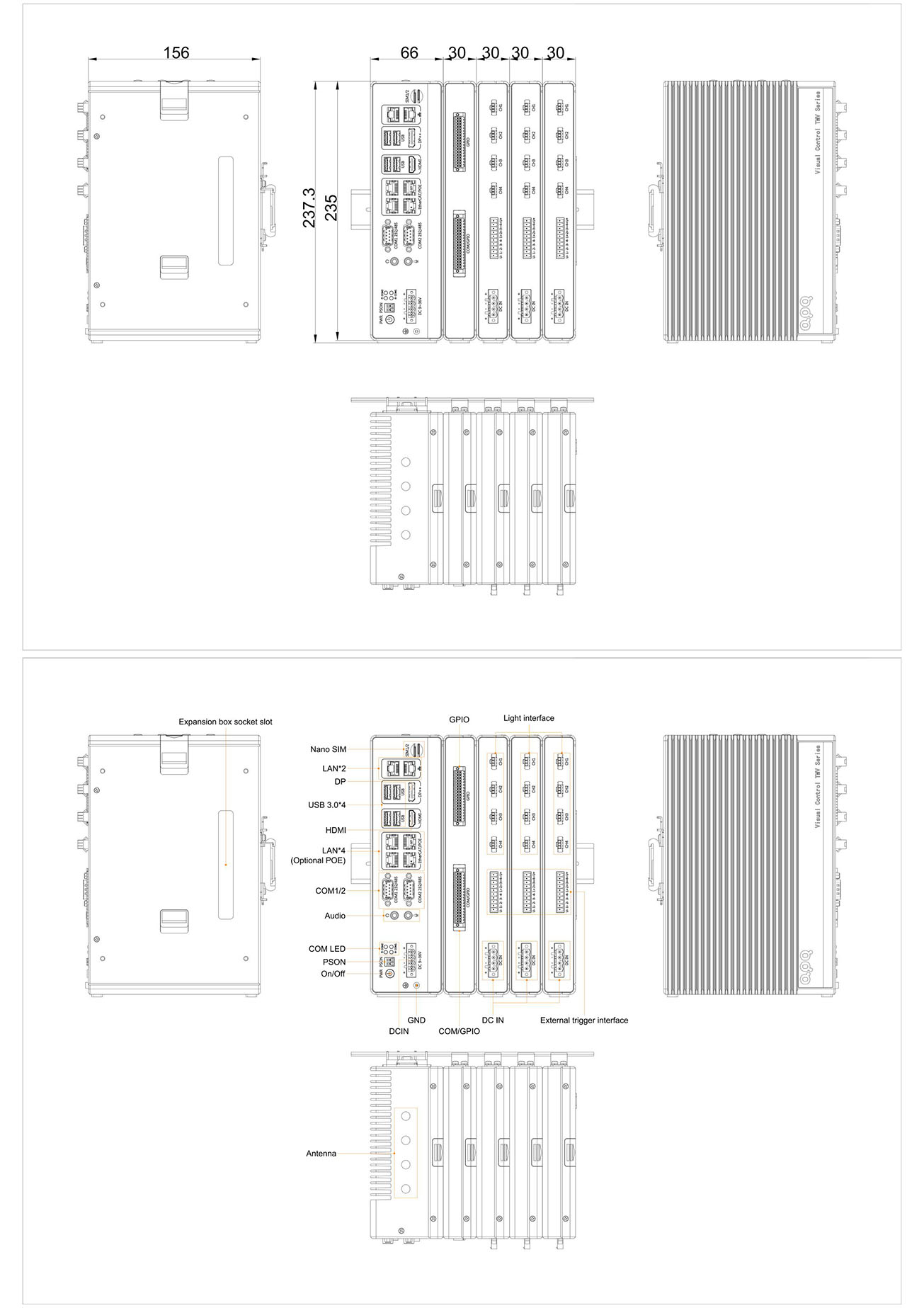

Mühendislik çizimi

Dosya İndir

TMV-6000
TMV-7000
TMV-6000
Model TMV-6000
İşlemci İşlemci Intel® 6-8/ 11. Nesil Çekirdek/ Pentium/ Celeron Mobile CPU
TDP 35W
Soket Soc
Yonga seti Yonga seti Intel® Q170/C236
Biyos Biyos AMI UEFI BIOS (Destek Bekçisi Zamanlayıcısı)
Hafıza Soket 1 * ECC olmayan So-Dimm yuvası, çift kanal DDR4'e kadar 2400MHz'e kadar
Maksimum kapasite 16GB, tek maks. 16GB
Grafikler Denetleyici Intel® HD Graphics
Ethernet Denetleyici 2 * Intel I210-AT/I211-AT; I219-LM LAN CHIP (10/100/1000 Mbps, RJ45)4 * Intel I210-AT LAN CHIP (10/100/1000 Mbps, RJ45; Destek POE)
Depolamak M.2 1 * M.2 (Key-M ， Destek 2242/2280 SATA veya PCIE X4/X2 NVME SSD)1 * M.2 (Key-M ， Destek 2242/2280 SATA SSD)

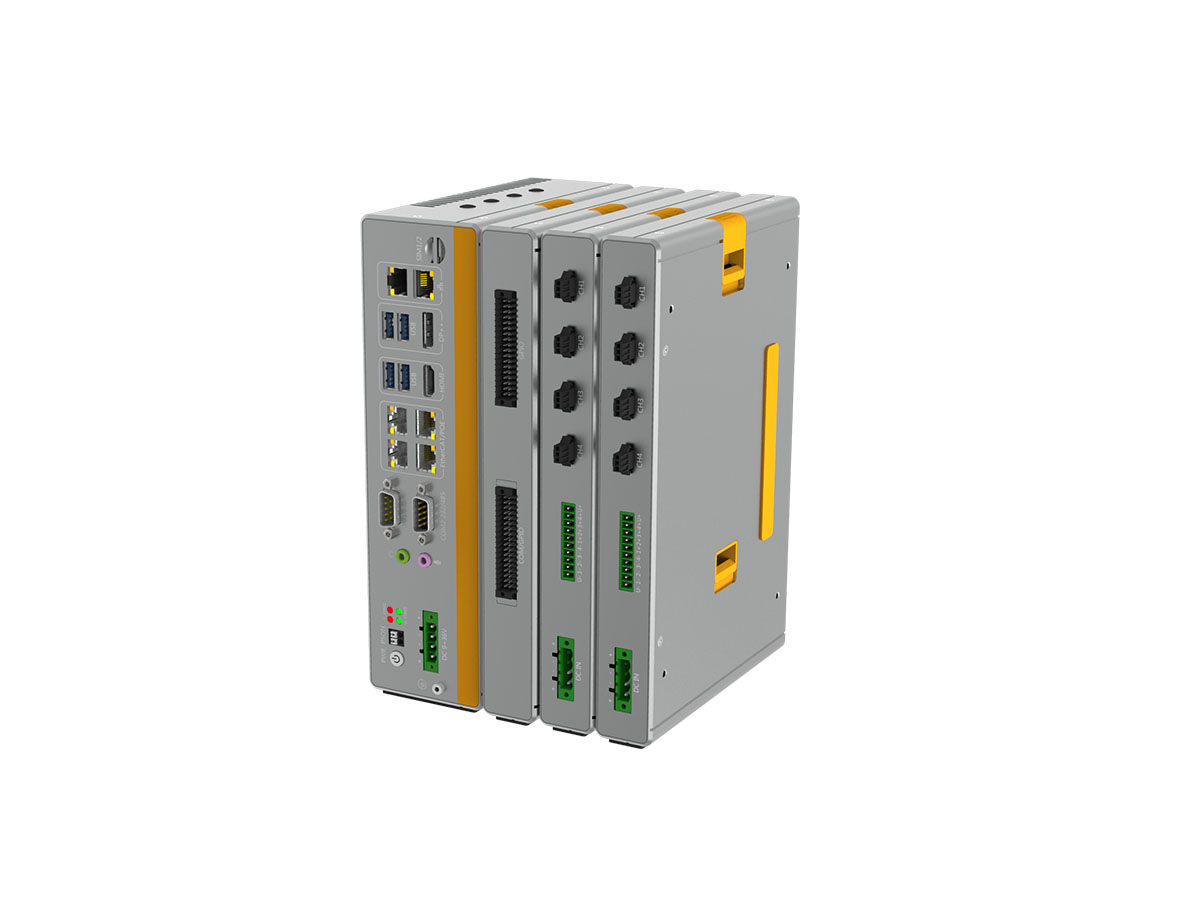

Genişleme yuvaları Genişleme kutusu ①6 * COM （30pin Yaylı Yüklü Eklenti Foenix Terminalleri ， RS232/422/485 İsteğe bağlı (BOM） ， RS422/485 Optoelektronik İzolasyon Fonksiyonu İsteğe Bağlı） +16 * GPIO （36pin yaylı eklenti ， ， Destek 8 * optelektrik fişe eklentisi ， 36pin yaylı eklenti ， ， 36pin optelektrik ı İzolasyon çıkışı (isteğe bağlı röle/opto izole edilmiş çıkış)）
②32* GPIO （2* 36pin Yaylı Yüklü Eklenti Foenix Terminalleri ， Destek 16* Optoelektronik İzolasyon Girişi ， 16* Optoelektronik izolasyon çıkışı (isteğe bağlı röle/opto izole edilmiş çıkış)）
③4 * Işık Kaynak Kanalları （RS232 Kontrolü ， Destek harici tetikleme, toplam çıkış gücü 120W; Tek kanal, maksimum 24V 3A (72W) çıkışını, 0-255 adımsız karartmayı ve harici tetik gecikmesini <10us） destekler.1 * Güç girişi （4pin 5.08 kilitli olan Phoenix terminalleri）

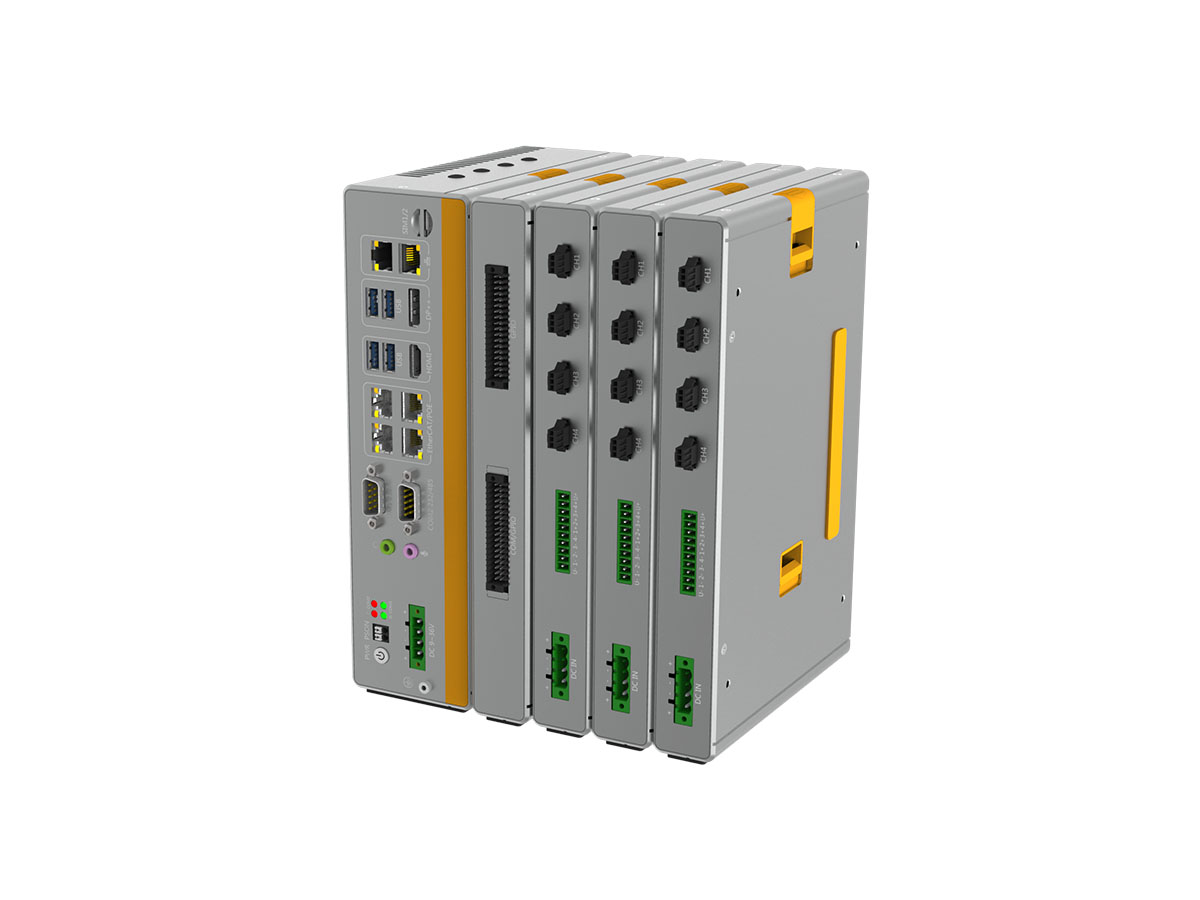

Notlar: Genişleme kutusu ①② İkiden birini genişletebilir, genişletme kutusu③ üçe kadar bir TMV-7000'e kadar genişletilebilir
M.2 1 * M.2 (Key-B, Destek 3042/3052 4G/5G modülü)
Mini pcie 1 * Mini PCIE (WiFi/3G/4G'yi destekleyin)
Ön G/Ç Ethernet 2 * Intel® GBE (10/100/1000Mbps, RJ45)4 * Intel® GBE (10/100/1000Mbps, RJ45 ， Destek POE işlevi isteğe bağlı ， Destek IEEE 802.3AF/IEEE 802.3AT ， Tek bağlantı noktası maks.
USB 4 * USB3.0 (Type-A, 5Gbps)
Görüntülemek 1 *HDMI: 3840'a kadar maksimum çözünürlük *2160 @ 60Hz1 * DP ++: 4096 * 2304'e kadar maksimum çözünürlük @ 60Hz
Ses 2 * 3,5mm jak (line-out + mikrofon)
Seri 2 * RS232 (DB9/M)
Sim 2 * Nano SIM kart yuvası (SIM1)
Arka G/Ç Anten 4 * anten deliği
Güç kaynağı Tip DC,
Güç giriş voltajı 9 ~ 36VDC, P≤240W
Bağlayıcı 1 * 4pin konektörü, p = 5.00/5.08
RTC Pili CR2032 Para hücresi
OS desteği Pencere 6/7th： Windows 7/8.1/108/9th: Windows 10/11
Linux Linux
Bekçi köpeği Çıktı Sistem Sıfırlama
Aralık 1 ila 255 saniye arası yazılım yoluyla programlanabilir
Mekanik Muhafaza malzemesi Radyatör: Alüminyum Alaşım, Kutu: SGCC
Boyutlar 235mm (l) * 156mm (w) * 66mm (h) Genişleme kutusu olmadan
Ağırlık Net: 2,3 kgGenişletme kutusu ağı: 1kg

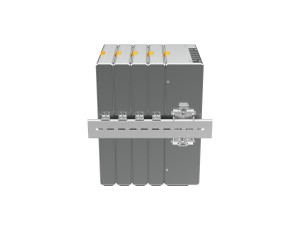

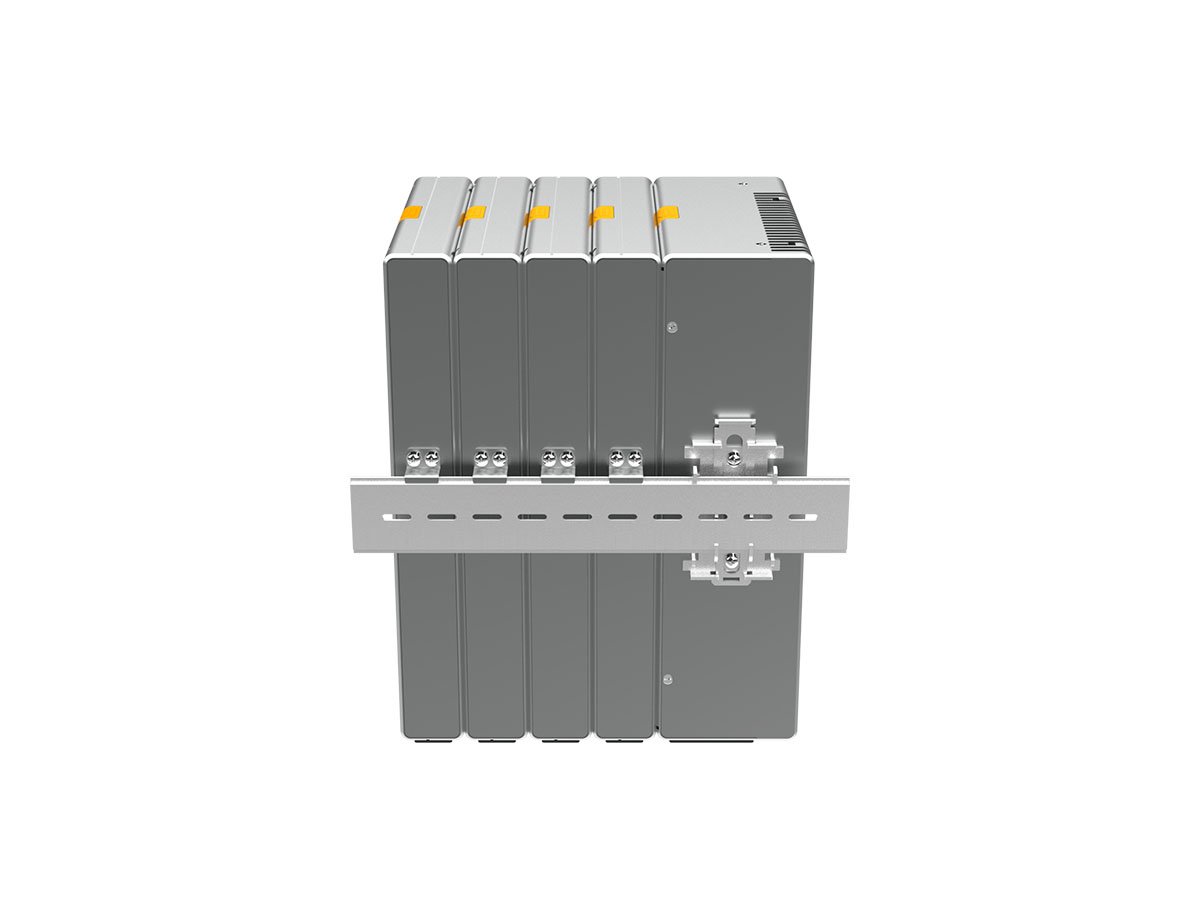

Montaj Din Ray / Raf Montajı / Masaüstü
Çevre Isı yayma sistemi Fansız Pasif Soğutma
Çalışma sıcaklığı -20 ~ 60 ℃ (Endüstriyel SSD)
Saklama sıcaklığı -40 ~ 80 ℃ (Endüstriyel SSD)
Göreceli nem % 10 ila 90 rh (yoğunlaşmayan)
Çalışma sırasında titreşim SSD ile: IEC 60068-2-64 (3GRMS@5 ~ 500Hz, rastgele, 1 saat/eksen)
Operasyon sırasında şok SSD ile: IEC 60068-2-27 (30g, yarım sinüs, 11ms)

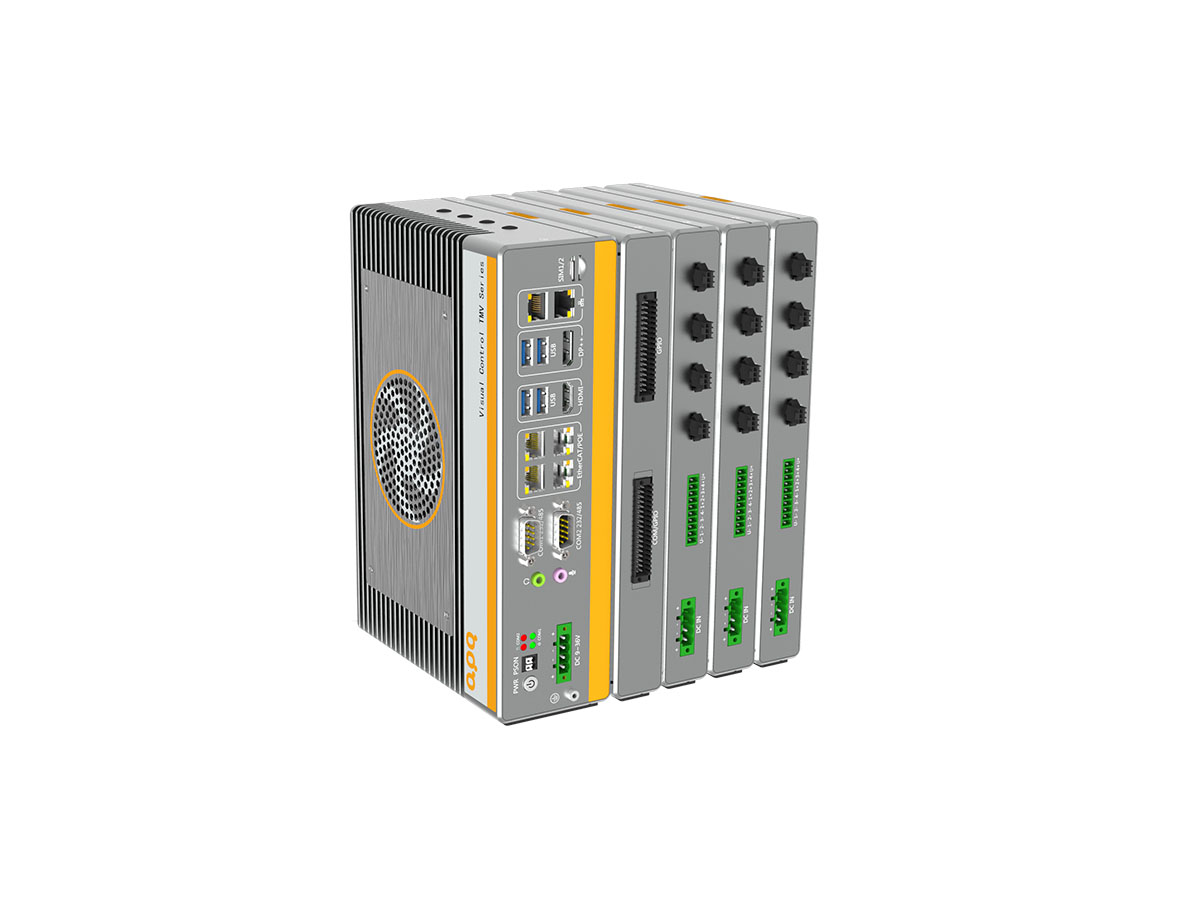

TMV-7000
Model TMV-7000
İşlemci İşlemci Intel® 6-9. Nesil Çekirdek / Pentium / Celeron Masaüstü CPU
TDP 65W
Soket LGA1151
Yonga seti Yonga seti Intel® Q170/C236
Biyos Biyos AMI UEFI BIOS (Destek Bekçisi Zamanlayıcısı)
Hafıza Soket 2 * ECC olmayan So-Dimm yuvası, çift kanal DDR4'e kadar 2400MHz'e kadar
Maksimum kapasite 32GB, tek maks. 16GB
Ethernet Denetleyici 2 * Intel I210-AT/I211-AT; I219-LM LAN CHIP (10/100/1000 Mbps, RJ45)4 * Intel I210-AT LAN CHIP (10/100/1000 Mbps, RJ45; Destek POE)
Depolamak M.2 1 * M.2 (Key-M ， Destek 2242/2280 SATA veya PCIE X4/X2 NVME SSD)1 * M.2 (Key-M ， Destek 2242/2280 SATA SSD)
Genişleme yuvaları Genişleme kutusu ①6 * COM （30pin Yaylı Yüklü Eklenti Foenix Terminalleri ， RS232/422/485 İsteğe bağlı (BOM） ， RS422/485 Optoelektronik İzolasyon Fonksiyonu İsteğe Bağlı） +16 * GPIO （36pin yaylı eklenti ， ， Destek 8 * optelektrik fişe eklentisi ， 36pin yaylı eklenti ， ， 36pin optelektrik ı İzolasyon çıkışı (isteğe bağlı röle/opto izole edilmiş çıkış)）
②32* GPIO （2* 36pin Yaylı Yüklü Eklenti Foenix Terminalleri ， Destek 16* Optoelektronik İzolasyon Girişi ， 16* Optoelektronik izolasyon çıkışı (isteğe bağlı röle/opto izole edilmiş çıkış)）
③4 * Işık Kaynak Kanalları （RS232 Kontrolü ， Destek harici tetikleme, toplam çıkış gücü 120W; Tek kanal, maksimum 24V 3A (72W) çıkışını, 0-255 adımsız karartmayı ve harici tetik gecikmesini <10us） destekler.1 * Güç girişi （4pin 5.08 kilitli olan Phoenix terminalleri）
Notlar: Genişleme kutusu ①② İkiden birini genişletebilir, genişletme kutusu③ üçe kadar bir TMV-7000'e kadar genişletilebilir
M.2 1 * M.2 (Key-B, Destek 3042/3052 4G/5G modülü)
Mini pcie 1 * Mini PCIE (WiFi/3G/4G'yi destekleyin)
Ön G/Ç Ethernet 2 * Intel® GBE (10/100/1000Mbps, RJ45)4 * Intel® GBE (10/100/1000Mbps, RJ45 ， Destek POE işlevi isteğe bağlı ， Destek IEEE 802.3AF/IEEE 802.3AT ， Tek bağlantı noktası maks.
USB 4 * USB3.0 (Type-A, 5Gbps)
Görüntülemek 1 *HDMI: 3840'a kadar maksimum çözünürlük *2160 @ 60Hz1 * DP ++: 4096 * 2304'e kadar maksimum çözünürlük @ 60Hz
Ses 2 * 3,5mm jak (line-out + mikrofon)
Seri 2 * RS232 (DB9/M)
Sim 2 * Nano SIM kart yuvası (SIM1)
Güç kaynağı Güç giriş voltajı 9 ~ 36VDC, P≤240W
OS desteği Pencere 6/7th： Windows 7/8.1/108/9th: Windows 10/11
Linux Linux
Mekanik Boyutlar 235mm (l) * 156mm (w) * 66mm (h) Genişleme kutusu olmadan
Çevre Çalışma sıcaklığı -20 ~ 60 ℃ (Endüstriyel SSD)
Saklama sıcaklığı -40 ~ 80 ℃ (Endüstriyel SSD)
Göreceli nem % 10 ila 90 rh (yoğunlaşmayan)
Çalışma sırasında titreşim SSD ile: IEC 60068-2-64 (3GRMS@5 ~ 500Hz, rastgele, 1 saat/eksen)
Operasyon sırasında şok SSD ile: IEC 60068-2-27 (30g, yarım sinüs, 11ms)

Att-H31C

TMV-6000_20231226_00

TMV-7000

TMV-7000_20231226_00
